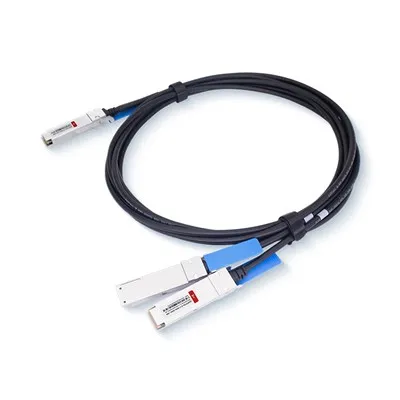

Açıklama

Teknik parametreler

D-Net'in DAC Breakout Kabloları Hizmeti

● Uyumluluk Yardımı:D-NET, optik modüllerin önde gelen üreticilerin ekipmanlarıyla uyumlu olmasını sağlamak için uyumluluk hizmetleri sunar.
● Kişiselleştirilmiş Hizmetler:D-NET, ürünleri için OEM özelleştirme seçenekleri sunar. Talep edilmesi halinde müşterilerin ihtiyaçlarına uygun renkli logo etiketleri yaptırılabilmektedir.
● Standart Teslimat Süresi:3 Gün
● Kapsamlı Nakliye Çözümleri:D-NET, güvenilir nakliye hizmetleri sağlamak için SF, FedEx, DHL, UPS ve diğerleri gibi son derece saygın kurye şirketleriyle işbirliği yapar.

Ürün Özellikleri

● SFF-8432& OSFP MSA ile tanışın

● IEEE802.3bj&IEEE802.3 cd'siyle tanışın

● I2C iki hatlı dizi arayüzünü destekler, kontrolü kolaydır

● Çalışırken takma desteği

● Düşük karışma

● Sekiz şeritli elektrik arayüzü, 28 Gbps'ye kadar NRZ veya 56 Gbps PAM'e kadar iletim yapar-4

Uygulamalar

● Telekomünikasyon ekipmanı

● Sunucular, Yönlendiriciler, Anahtarlar

● Merkez ofis, Hücresel altyapı

● Sunucular, Depolama

Anahat çizimi

Model karşılaştırma tablosu:

M.P/N	C.P/N	Uzunluk(mm)	AWG
O2QS56P-005301-001	henüz bilinmiyor	500±15	30
O2QS56P-010301-001	henüz bilinmiyor	1000±25	30
O2QS56P-015301-001	henüz bilinmiyor	1500±30	30
O2QS56P-020281-001	henüz bilinmiyor	2000±35	28
O2QS56P-025281-001	henüz bilinmiyor	2500±35	28
O2QS56P-030271-001	henüz bilinmiyor	3000±45	27

Bağlantı Şeması

Elektriksel Performans

Sinyal Bütünlüğü:

ÖĞE		GEREKLİLİK	TEST DURUMU
(Diferansiyel Empedans)	Kablo Empedansı	100±5Ω	25ps'lik yükselme süresi (20 % - 80 %).
	Paddle Kart Empedansı	100±10Ω
	Kablo Sonlandırma Empedansı	100+10/-15Ω
[Diferansiyel (Giriş/Çıkış)Geri dönüş kaybı S_D_D11/S_D_D22_]		Dönüş{{0}}kayıp(f) 16'dan büyük veya eşit.5-2√f 0,05Küçük veya eşitf﹤4.1 10.66-14günlük₁₀(f/ 5.5) 4.1Küçük veya eşitfKüçük veya eşit19 Nerede f GHz cinsinden frekanstır Geri dönüş kaybı(f), f frekansındaki geri dönüş kaybıdır	10MHz f'den küçük veya eşit 26,5GHz'den küçük veya eşit
[Ortak mod farkı (Giriş/Çıkış)Geri dönüş kaybı S_C_D11/S_C_D22_]		Dönüş_kayıp(f) Büyük veya eşit 22-10(f/25.78) 0.05Küçük veya eşitf﹤12.89 15-(6/25.78)f 12.89Küçük veya eşitfKüçük veya eşit19 Nerede f GHz cinsinden frekanstır Dönüş_kaybı(f), f frekansındaki ortak mod geri dönüş kaybının farkıdır	50MHz f'den küçük veya eşit 26,5GHz'den küçük veya eşit

[Ortak moddan Ortak moda (Giriş/Çıkış)Geri dönüş kaybı S_{CC11 Serisi}/S_{CC22 Serisi}_]	İade_zararı(f)2dB'den büyük veya ona eşit 0.05Küçük veya eşitfKüçük veya eşit19 Nerede f GHz cinsinden frekanstır Dönüş_kaybı(f), f frekansında ortak moddan ortak moda dönüş kaybıdır	50MHz f'den küçük veya eşit 26,5GHz'den küçük veya eşit
[Diferansiyel Ekleme Kaybı (S_DD21Maks.)]	(Diferansiyel Ekleme Kaybı Maks. TPa'dan TPb'ye Test fikstürü hariç	50MHz f'den küçük veya eşit 26,5GHz'den küçük veya eşit
[Diferansiyel Ekleme Kaybı (S_DD21Maks.)]	Ekleme {{0}}kayıp(f) Büyük veya eşit -17.16dB 0,05 Küçük veya eşit f 13,28 GHz'den küçük veya eşit f GHz cinsinden frekans nerede Ekleme Kaybı (f) f frekansında Diferansiyel Ekleme Kaybı	50MHz f'den küçük veya eşit 26,5GHz'den küçük veya eşit
[Ekleme Kaybı Sapması]	{{0}}.176f - 0.7 ILD'den küçük veya eşit 0.176'dan küçük veya eşit f + 0.7	50MHz f'den küçük veya eşit 26,56GHz'den küçük veya eşit
Ortak moddan diferansiyel Dönüşüm Kaybı-Diferansiyel Ekleme Kaybı(S)_{CD21 Serisi}-S_{DD21 Serisi})	Dönüşüm {{0}}kayıp(f) – IL(f) Büyük veya eşit 10 0,05Küçük veya eşitf﹤12.89 14-0.3108f 12.89Küçük veya eşitf﹤26.5 Nerede f GHz cinsinden frekanstır Dönüşüm_kaybı(f), kablo düzeneğinin ortak mod dönüşüm kaybına olan farkıdır IL(f) kablo düzeneği ekleme kaybıdır	50MHz f'den küçük veya eşit 26,5GHz'den küçük veya eşit
[MDNEXT(çoklu rahatsız edici yakın uç karışma)]	Greater than or equal to 35dB @26.5GHz	10MHz f'den küçük veya eşit 26,5GHz'den küçük veya eşit
[İç Eğrilik]	10ps/m,	10MHz f'den küçük veya eşit 19GHz'den küçük veya eşit

DiğerElektriksel Performans

ÖĞE	GEREKLİLİK	TEST DURUMU
[Düşük Seviye Temas Direnci]	20milliohm Maks. Başlangıçtan itibaren.	EIA-364-23: Maksimum 20 mV voltaj uygulayın Ve 100 mA'lik bir akım.
Yalıtım Direnci	10Mohm(Min.)	EIA364-21:AC 300V 1 dakika
[Dielektrik Dayanım Gerilimi]	Yıkıcı deşarj YOK.	EIA-364-20: Bitişik terminaller arasına 1 dakika süreyle 300 VDC voltaj uygulayın Ve bitişik terminaller ile toprak arasında.

Ortam Performansı

ÖĞE	GEREKLİLİK	TEST DURUMU
[Çalışma Sıcaklığı. Menzil]	0 dereceden +70 dereceye kadar	Kablo çalışma sıcaklığı aralığı.
[Depolama Sıcaklığı. Menzil (paketlenmiş durumda)]	-40 dereceden +85 dereceye kadar	Kablo depolama sıcaklık aralığı paketlenmiş durumda.
[Termal Döngü Güçsüz]	Fiziksel hasara dair kanıt yok	EIA-364-32D, Yöntem A, -25 - 90C, 100 döngü, 15 dk. ikamet ediyor
[Tuz Püskürtme]	Kabuktan sonra 48 saat tuz püskürtme aşındırıcı alan %5'ten az.	ÇED-364-26
Karışık Akan Gaz	3.1'e göre elektrik testlerini geçtikten sonra vurguluyor. (Yalnızca konektör için)	ÇED-364-35 Sınıf II, 14 gün.
Sıcaklık Hayat	Fiziksel hasara dair kanıt yok	EIA-364-17RH ile C, 500 saat boyunca %85 RH'de 90 derece nemli ısı, ardından ortam sıcaklığına dönün
Kablo Soğuk Bükme	4H,Fiziksel hasara dair kanıt yok	Durum: -20 derece ±2 derece, mandrel çapı kablo çapının 6 katıdır.

Mekanik ve Fiziksel Özellikler

ÖĞE	GEREKLİLİK	TEST DURUMU
Titreşim	Elektrik testlerini geçmek Stresten sonra 3.1 başına.	EIA-364-28E'ye göre kelepçeleyin ve titretin, TC-VII, test koşulu mektubu – D, X, Y ve Z ekseninde 15 dakika.
Kablo Esnekliği	Fiziksel hasara dair kanıt yok	Kablo ceketine uygulanan 1,0 kg'lık yük ile dakikada 12 döngüde 20 döngü için 180 derece (nominal konumdan ±90 derece) esneyen kablo. Bagaj alanını dikeyden her yöne 90° esnetin. ÇED-364-41C'ye göre
Kafeste Tutma	120N Min (OSFP) 90 N Dak (QSFP) Fiziksel hasara dair kanıt yok	Mandallama mekanizması etkinleştirildiğinde modül, konektör veya kafeste işlevsel hasar yoktur. . OSFP _Şartname_Rev5'e göre Kablo kılıfını kablo fişinin yaklaşık 1 ft arkasından çekin. 90N'nin altında kablo fişinde işlevsel hasar yoktur. SFF{{0} Rev 5.0 uyarınca
Fişte Kablo Tutma	90N Dk. Fiziksel hasara dair kanıt yok	Kablo fişi, toplu kablo dikey olarak asılı olacak şekilde sabitlenir. Kablo kılıfına 90 N'luk bir eksenel yük (kademeli olarak) uygulanır ve 1 dakika süreyle tutulur. ÇED'e göre-364-38B
Mekanik Şok	Elektrik testlerini geçmek Stresten sonra 3.1'e göre.	EIA-364-27B, TC-G'ye göre kelepçeleyin ve şoklayın, 6 yönde 3 kez, 100 g, 6 ms.
Kablo Fişinin Takılması	40N Maks.(QSFP56) 40N Maks.(55N) OSFP	SFF8661 Rev 2.1'e göre Mandal mekanizması takılıyken konnektöre ve kafese takılacak modül. (Kafeste soğutucu soğutucu varsa 55N) OSFP _Şartname_Rev5'e göre
Kablo fişinin çıkarılması	30N Maks. (QSFP56) 30N Maks. (45N) OSFP	Herhangi bir kafes çıkarma yayının yardımı olmadan ölçüm yapın. Mandalın açılması için eksenel yükü mandalın açılmasına yerleştirin. SFF-8432 Rev 5'e göre.0 Mandallama mekanizması devre dışıyken konnektörden ve kafesten çıkarılacak modül. (Kafeste soğutucu soğutucu varsa 45N) OSFP {{0}Spesifikasyon_Rev5_0 5.0 uyarınca
Dayanıklılık	50 döngü,Fiziksel hasara dair kanıt yok	EIA-364-09, tak ve çıkar döngülerini gerçekleştirin: Tak ve priz montaj oranı: 250 kez/saat. QSFP28/SFP28 modülü için 50 kez (KONEKTÖRDEN PCB'YE)

Paket diyagramı

Konektörün her iki ucunda da koruyucu kılıf koruması bulunur ve her biri ayrı bir anti-statik torbaya konur.

<=2m : 200mm*300mm

>2m% 3A 300mm * 400mm

Ürün numarası açıkla

product-524-198

SSS

1. Bu kablo mevcut ekipmanlarla uyumlu mu?

A: Evet, bu kablo mevcut QSFP+/QSFP28 ekipmanıyla geriye dönük olarak uyumludur ve mevcut tüm ekipmanı değiştirmeye gerek kalmadan daha yüksek veri hızlarına kolay yükseltmelere olanak tanır.

2. Bu kablonun temel özellikleri nelerdir?

A: Temel özellikleri arasında birden fazla veri hızı desteği, 100G ve 200G Ethernet ağlarıyla geriye dönük uyumluluk, düşük güç tüketimi ve mükemmel sinyal bütünlüğü yer alır. Ayrıca çalışırken takmayı destekler ve düşük ekleme kaybı ve düşük karışma özelliğine sahiptir.

3. Bu kablo RoHS uyumlu mu?

RoHS (Tehlikeli Maddelerin Kısıtlanması) uyumluluğu, kablonun hiçbir zararlı madde içermemesini sağlar; bu, çevre ve güvenlik açısından önemlidir.
