D-net'in Optik Alıcı-Verici Modülü Hizmeti
● Uyumluluk Yardımı:D-NET, optik modüllerin önde gelen üreticilerin ekipmanlarıyla uyumlu olmasını sağlamak için uyumluluk hizmetleri sunar.
● Kişiselleştirilmiş Hizmetler:D-NET, ürünleri için OEM özelleştirme seçenekleri sunar. Talep edilmesi halinde müşterilerin ihtiyaçlarına uygun renkli logo etiketleri yaptırılabilmektedir.
● Standart Teslimat Süresi:3 Gün
● Kapsamlı Nakliye Çözümleri:D-NET, güvenilir nakliye hizmetleri sağlamak için SF, FedEx, DHL, UPS ve diğerleri gibi son derece saygın kurye şirketleriyle işbirliği yapar.
Özellikler
● 1,25 Gb/sn çalışma veri hızı
● 18-dalga boyu CWDM DFB LD Vericiye sahiptir;
● 40 nm'lik adımlarla 1270 nm ila 1610 nm arası
● SFP MSA ve SFF-8472 standartlarına uygundur
● SONET OC-24-LR-1 spesifikasyonlarıyla uyumlu
● RoHS uyumlu
● +3.3V tekli güç kaynağıyla çalıştırılır
● Dubleks LC konnektörlü Çalışırken Takılabilir SFP kaplama alanı
● Çalışma durumu sıcaklık aralığı:
● Standart: 0 dereceden +70 dereceye kadar
Uygulamalar
● Gigabit Ethernet
● Fiber Kanal Anahtar Altyapısı
● Yönlendirici/Sunucu arayüzü
● Diğer optik iletim sistemleri
Ürün Detayları
Bir 20-pin SFP konektörüyle donatılan bu modül, çalışırken takma işlevini destekler. Tek modlu fiber ile kullanılmak üzere özel olarak tasarlanmıştır. Alıcı bölümü, sınırlayıcı bir amplifikatör sonrası IC ile birlikte bir optik başlık içine monte edilmiş entegre bir InGaAs dedektör ön amplifikatörünü (IDP) içerir.
Popüler Etiketler: sfp-1g-cwdm-1270-40, Çin sfp-1g-cwdm-1270-40 üreticileri, tedarikçileri, fabrika
Mutlak Maksimum Derecelendirmeler
|
Parametre |
Sembol |
Min.. |
Tipik |
Maksimum. |
Birim |
|
Depolama Sıcaklığı |
TS |
-40 |
+85 |
derece |
|
|
Besleme Gerilimi |
VCC |
-0.5 |
3.6 |
V |
|
|
Bağıl Nem |
Sağ |
0 |
90 |
% |
Önerilen Çalışma Ortamı
|
Parametre |
Sembol |
Min.. |
Tipik |
Maksimum. |
Birim |
|
Kasa Çalışma Sıcaklığı |
Tc |
0 |
+70 |
derece |
|
|
Besleme Gerilimi |
VCC |
3.15 |
3.45 |
V |
|
|
Besleme Akımı |
Icc |
300 |
mA |
||
|
Veri hızı |
GBE |
1.25 |
Gb/sn |
||
|
FC |
1.063 |
Gb/sn |
Elektriksel Özellikler
(TOP =0 - 70derece , VCC=3.135 ila 3.465 Volt)
|
Parametre |
Sembol |
Min.. |
Tipik |
Maksimum. |
Birim |
Not |
|
|
Verici Bölümü |
|||||||
|
Giriş diferansiyel empedansı |
Riçinde |
85 |
100 |
115 |
Ω |
|
|
|
Tek uçlu veri girişi salınımı |
Vin PP |
400 |
2000 |
mVp-p |
|||
|
İletim Devre Dışı Gerilimi |
VD |
2.0 |
Vcc (Türkçe) |
V |
|||
|
İletim Etkinleştirme Gerilimi |
VTR |
0 |
0.8 |
V |
|||
|
Gönderim Hatası |
Arıza |
Tx_f |
2.0 |
V |
|||
|
Normal |
Tx_n |
0 |
V |
||||
|
Alıcı Bölümü |
|||||||
|
Tek uçlu veri çıkışı salınımı |
Vout, s. |
370 |
1800 |
Mv |
|||
|
LOS Arızası |
Vkayıp arıza |
2 |
Vcc (Türkçe) |
V |
|||
|
LOS Normal |
Vne de ne dem |
0 |
0.8 |
V |
|||
Optik Parametreler
(TOP =0 ila 70 derece, VCC=3,135 ila 3,465 Volt)
|
Parametre |
Sembol |
Min.. |
Tipik |
Maksimum. |
Birim |
Not |
|
Verici Bölümü |
||||||
|
Merkez Dalga Boyu |
λc |
λ-6 |
λ |
λ+6.5 |
Nm |
|
|
Spektral Genişlik(-20dB) |
△λ |
1 |
Nm |
|||
|
Yan Mod Bastırma Oranı |
SMSR |
30 |
Db |
|||
|
Optik Çıkış Gücü |
Pdışarı |
-5 |
0 |
dBm |
1 |
|
|
Optik Yükseliş/Düşüş Süresi |
tr / tf |
260 |
not |
2 |
||
|
Yok Olma Oranı |
Acil servis |
8.2 |
Db |
|||
|
Optik Çıkış için Göz Maskesi |
IEEE802.3z (sınıf 1 lazer güvenliği) ile uyumludur |
|||||
|
Alıcı Bölümü |
|
|||||
|
Optik Giriş Dalga Boyu |
λc |
1260 |
1620 |
Nm |
||
|
Alıcı Aşırı Yükü |
POL |
-8 |
Dbm |
3 |
||
|
RX Hassasiyeti |
Şen |
-24 |
dBm |
3 |
||
|
RX_LOS Onayı |
LOS A |
-40 |
Dbm |
|||
|
RX_LOS İddiasını Geri Alma |
LOS D |
-25 |
Dbm |
|||
|
RX_LOS Gecikmesi |
LOSH |
0.5 |
Db |
|||
|
Genel Özellikler |
||||||
|
Veri Hızı |
BR |
1.063/1.25 |
GB/sn |
|||
|
Bit Hata Oranı |
BERE |
10-12 |
||||
|
Maks. 9/125μm SMF@1,25Gb/s'de Desteklenen Bağlantı Uzunluğu |
LMAX |
40 |
kilometre |
|||
|
Toplam Sistem Bütçesi |
1 POUND=0.45 KG |
21 |
Db |
|||
Not
1. Optik güç SMF'ye başlatılır.
2. 20-80%.
3. PRBS 27 ile ölçülmüştür-110'da-12BER
Sipariş Bilgileri
|
Parça Numarası |
Tanım |
|

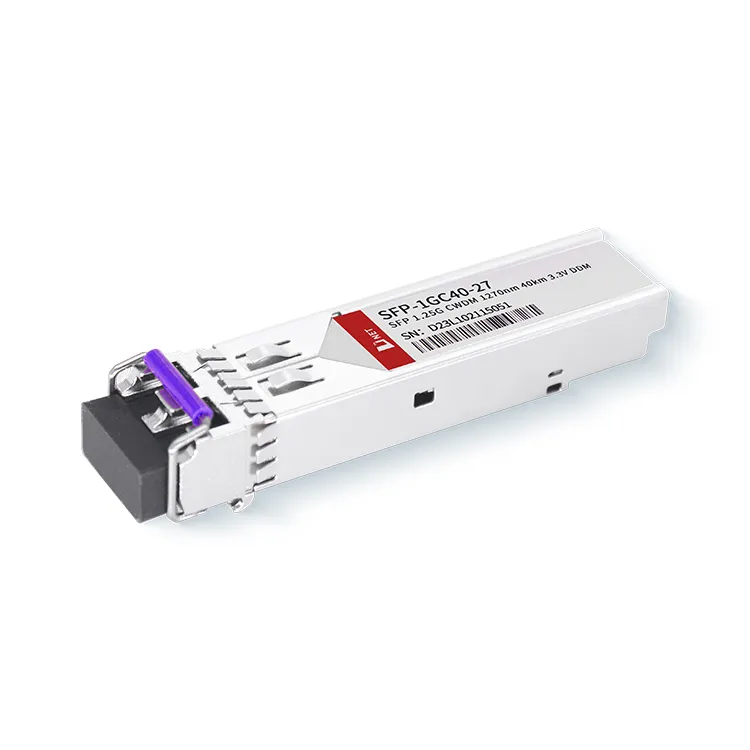

SFP-1GC40-27 |
1,25 Gb/s 40 km CWDM SFP Alıcı-Verici Çalışırken Takılabilir, Çift Yönlü LC, +3.3V, 1270nm, CWDM DFB, Tek modlu, DDM |
SSS
1. CWDM SFP 1470'in mesafesi nedir?
C: D-NET'in SFP-1GC40-27'si maksimum 40 kilometre iletim mesafesine sahiptir ve 1,25 Gbps veri hızını destekler.
2. 1,25 g SFP ile neler uyumludur?
C: 1.25G-SFP-550D SFP Alıcı-Verici, SFP MSA ve SFF-8472 ile tamamen uyumludur. Bu nedenle 1.25G optik modül, ağ cihazlarının büyük çoğunluğuyla uyumludur.
3. Bir SFP modülünün uyumlu olup olmadığını nasıl anlarım?
C: (1) LC, SC gibi konnektör tipi.
(2) Mod (tekli mod veya çoklu mod).
(3) 850 nm, 1310 nm veya 1550 nm gibi dalga boyu.
(4) DDM desteği.
(5) 1,25Gbps gibi hız.
