Açıklama

Teknik parametreler

Ürün Özellikleri

●QSFP-DD MSA ile uyumlu
●4 CWDM şeritli MUX/DEMUX tasarımı
●100G Lambda MSA 400G-FR4 Spesifikasyonuna uygun
●Maksimum güç tüketimi 10W
●FEC ile tek modlu fiber (SMF) üzerinde 2 km'ye kadar iletim
●Tek +3.3V güç kaynağı

●Çift yönlü LC konektörü
●RoHS şikayeti

Uygulamalar

●400G BASE-FR4 Ethernet
●Veri Merkezi Ara Bağlantısı

●InfiniBand Ara Bağlantısı
●Kurumsal Ağ İletişimi

Popüler Etiketler: 400g qsfp-dd fr4 2km optik alıcı-verici, Çin 400g qsfp-dd fr4 2km optik alıcı-verici üreticileri, tedarikçileri, fabrika, 200g alıcı -verici üreticisi, Kampüs ağı için 800g alıcı -verici, Bulut bilişim için 800g alıcı verici, Veri merkezi için fiber optik alıcı -verici, Kısa mesafe için yüksek hızlı alıcı verici, Kısa mesafe için optik alıcı -verici

Mutlak Maksimum Derecelendirmeler

Parametre	Sembol	Min.	Maksimum	Birimler
Depolama Sıcaklığı Röfke	Ömer	-40	+85	derece
Besleme Gerilimi	Vcc (Türkçe)	0	4	V
Akraba Nem	Sağ	%10 ila 90% yoğunlaşmayan

Önerilen Çalışma Koşulları

Parametre	Sembol	Min.	Maksimum	Birimler
Depolama Sıcaklığı Röfke	Ömer	-40	+85	derece
Besleme Gerilimi	Vcc	0	4	V
Akraba Nem	Sağ	%10 ila 90% yoğunlaşmayan

Verici Optik Özellikleri

Verici Parametre	Kulvar	Min.		Tipik		Maksimum		Birimler
Şerit başına ortalama fırlatma gücü		-3.3				3.5		Dbm
Toplam Ortalama fırlatma gücü						9.3		Dbm
Dutter Optik Modülasyonu Genlik (OMA dış), her şerit		-0.3				3.7		Dbm
Herhangi biri arasındaki fırlatma gücü farkı iki şerit (OMA dış)						4			Db
Şerit Başına Ortalama Fırlatma Gücü @TX Kapalı Durumu						-20			Dbm
OMA dış eksi TDECQ'da Güç Başlatma, her Şerit ER için 4,5dB'den büyük veya eşit Acil servis için<4.5dB	-1.7 -1.6			Dbm
Verici ve Dispersiyon Göz Kapatma PAM4, her Şerit					3.4		Db
Yok Olma Oranı			3.5				Db
Bağıl Yoğunlukta Gürültü (OMA)					-136		dB/Hz
Yan Mod Bastırma Oranı (SMSR)			30				Db
Optik Geri Dönüş Kaybı Toleransı					17.1		Db
Verici Yansıması					-26		Db
Verici Çıkış Gücü İzleme Doğruluğu			-3		3		Db
TDECQ-10*log10(Ceq), her Şerit					3.4		Db
Verici geçiş süresi					17		not

Yüksek Hızlı Elektriksel Özellikler

Parametre	Min.	Tipik	Maksimum	Birimler Notlar
Alıcı elektrik çıkış özellikleri en TP4 Serisi
Şerit başına sinyal verme oranı		26.5625		GBd (GBd)
AC ortak mod çıkışı voltaj (RMS)			17.5	Mv
Tepeden tepeye diferansiyel çıkış voltajı			900	Mv
Yakın uç ESMW (Göz simetrisi maske genişliği)		0.265		kullanıcı arayüzü
Yakın uç Göz yüksekliği, diferansiyel	70			Mv
Uzak uç ESMW (Göz simetrisi maske genişliği)		0.2		kullanıcı arayüzü
Uzak uç Göz yüksekliği, diferansiyel	30			Mv
Uzak uç ön imleç ISl oranı	-4.5		2.5	%
	9.5-0.37f			Db	0.01-8GHz
	4.75-7.4log 10 (f/14)			Db	8-19 GHz
Diferansiyel modda ortak	22-20(f/25.78)			Db	0.01-12.89GHz
Diferansiyel modda ortak	15-6günlük 10 (f/25.78)			Db	12.89-19 GHz
Diferansiyel sonlandırma uyumsuzluğu			10	%
Geçiş süresi (min,%20'den %80'e)	9.5			not
DC ortak mod voltajı	-350		2850	Mv
Verici elektrik giriş karakteristiğis TP1'de
Şerit başına sinyal verme oranı		26.5625		GBd (GBd)
Diferansiyel pk-pk giriş voltajı toleransı	900			Mv
	9.5-0.37f			dB	0.01-8GHz
	4.75-7.4log 10 (f/14)			Db	8-19 GHz
	22-20(f/25.78)			Db	0.01-12.89GHz
	15-6günlük 10 (f/25.78)			Db	12.89-19 GHz
Diferansiyel sonlandırma uyumsuzluğu			10	%
Modül stresli giriş testi	Bölüm Başına 120E.3.4.1 IEEE802.3bs
Tek uçlu voltaj tolerans aralığı	-0.4		3.3	V
Ortak mod voltajı	-350		2850	Mv

Sipariş Bilgileri

Parça Numarası	Tanım

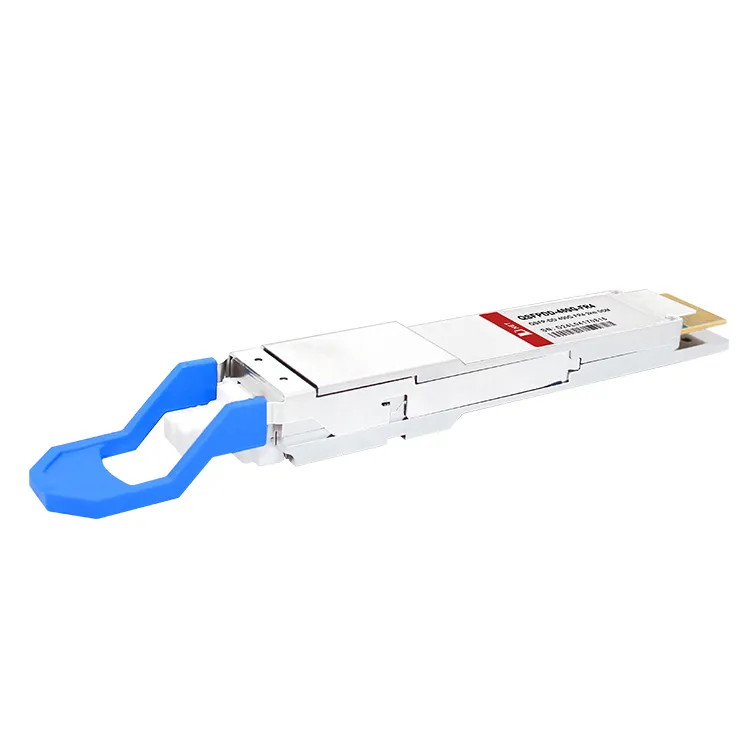

QDD-400G-FR4	400G QSFP-DD FR4 Optik Alıcı-Verici

SSS

S: 400G QSFP-DD FR4 çalışırken takmayı destekliyor mu?

C: Evet, 400G QSFP-DD FR4 çalışırken takmayı destekler; bu, modüle veya sisteme herhangi bir zarar vermeden sistem hala çalışırken bağlantısının kesilip yeniden bağlanabileceği anlamına gelir.

S: 400G QSFP-DD FR4 ne kadar uzağa veri iletebilir?

C: 400G QSFP-DD FR4'ün iletim mesafesi kapasitesi, kullanılan fiber optik kablonun türüne göre değişir ancak genellikle 2 kilometreye kadar mesafeleri destekler.

S: 400G QSFP-DD FR4 nasıl iletilir?

C: Modül, 8 kanallı 50 Gb/s (PAM4) elektrik giriş verilerini 4 kanallı CWDM optik sinyallere dönüştürür ve bunları 400 Gb/s optik iletim için tek bir kanala çoğaltır. Alıcı tarafında, modül optik olarak bir çoğullamayı çözer. 400 Gb/s optik girişi 4 kanallı CWDM optik sinyallere dönüştürür ve bunları 8 kanallı 50 Gb/s (PAM4) elektrik çıkış verilerine dönüştürür.
