Ürün Açıklaması

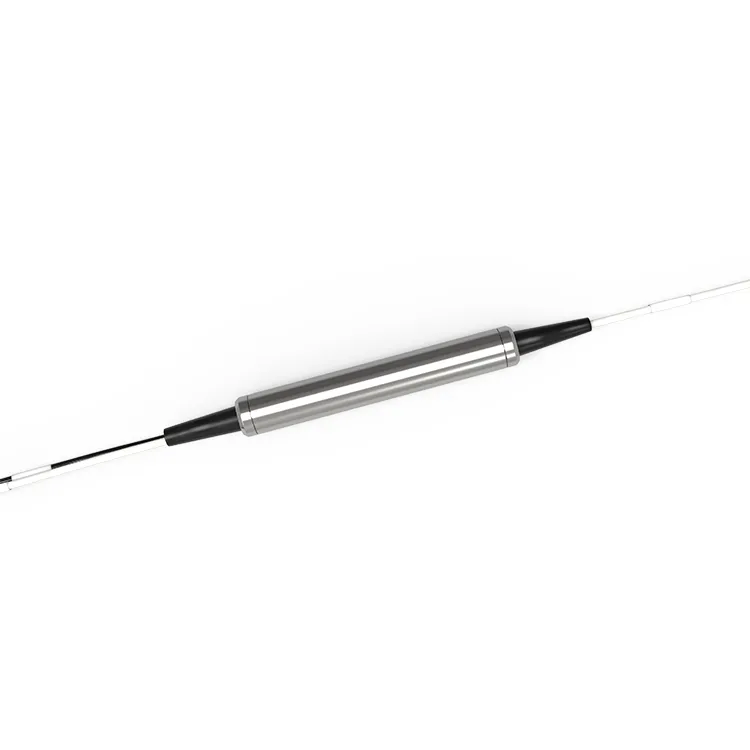

OTDR (Optik Zaman Alanı Reflektometresi), fiber optik iletişim bağlantılarındaki sinyal yansımasını ve kaybını tespit etmek için kullanılan bir teknolojidir. FWDM OTDR 1625nm, tek bir fiberde birden fazla dalga boyuna sahip optik sinyalleri iletebilen bir teknoloji olan FWDM teknolojisine uygun, 1625nm olmayan dalga boyundaki optik sinyalleri filtrelemek için kullanılan bir filtre bileşenidir. OTDR FWDM 1625 bileşenini kullanarak, test sırasında diğer dalga boylarındaki sinyalleri filtreleyebilir ve yalnızca hedef dalga boyundaki sinyallere odaklanarak ölçüm doğruluğunu ve kesinliğini geliştirebiliriz.
Uygulamalar
● Optik amplifikatörler
● CATV
● OTDR
Popüler Etiketler: OTDR Filtre 1625nm FWDM Bileşeni, Çin OTDR Filtre 1625nm FWDM Bileşeni üreticileri, tedarikçiler, fabrika, Yıldız Bağlantıları, pin fotodiyotlar, polarizörler, optik kuplörler, Kaba dalga boyu bölümü çoklayıcılar, Endüstriyel uygulamalar için optik bileşenler
Ürün Özellikleri
|
Dalgaboyu |
TX1625 RX1310% 2f1490% 2f1550nm |
Teknoloji |
TFF (İnce Film Filtresi) |
|
Geçiş bandı |
% 1600 7E1670nm |
Refleks |
1260~1580 |
|
Geçiş bandı dalgalanması |
0.30dB'den küçük veya buna eşit |
IL @ Geçiş Bandı |
0.60dB'den küçük veya buna eşit |
|
Yansıma bandı dalgalanması |
0.20dB'den küçük veya ona eşit |
IL @ Yansıma |
0.40dB'den küçük veya buna eşit |
|
İletim izolasyonu (adj kanalı) |
30dB'den büyük veya eşit |
İletim izolasyonu (adj olmayan kanal) |
50dB'den büyük veya eşit |
|
Yansıma izolasyonu |
15dB'den büyük veya eşit |
Polarizasyona bağlı kayıp |
0.1dB'den küçük veya ona eşit |
|
Polarizasyon modu dağılımı |
0.2ps'den küçük veya ona eşit |
Termal Kararlılık |
0.005N'den küçük veya ona eşit |
|
Yönlülük |
50dB'den büyük veya eşit |
Geri dönüş kaybı |
45dB'den büyük veya eşit |
|
Optik güç kullanımı |
500 mW'tan az veya ona eşit |
Sıcaklık |
-40 ila 85 derece arasında çalıştırılıyor Depolama -40 - 85 derece |
|
Elyaf türü |
SMF{0}}e |
Paket boyutu |
Çelik ∮5,5 x L34mm ABS 90 * 20 * 10nm |
Not.
1) Tüm özellikler konnektörsüz cihazlara dayanmaktadır ve dalga boyu, polarizasyon ve sıcaklık açısından garanti edilmektedir.
2) PMD ve kromatik dağılım değerleri tasarımla garanti edilmektedir.
3) Teknik özellikler önceden bildirilmeksizin değiştirilebilir
Sipariş bilgileri
|
Yazılım Yazılımı |
- Paket |
-Konektör Tipi |
U/A |
-1625 |
-Elyaf Tipi |
-Elyaf Uzunluğu |
|
|
S: Çelik |
0: Bağlayıcı yok |
U: UPC |
%9 3a { {1% 7d %7 mm elyaf |
005: 0.5+/-0.1m |
|
|
|
B:ABS KUTUSU |
%1 3a LC |
C: APC |
20:2,0 mm |
01: 1.0+/-0.1m |
|
|
|
Diğerleri |
%2 3a SC |
30:2,0 mm |
diğerleri |
||
|
|
%3 3a FC |
Diğerleri |
|
|||
|
|
4: Diğerleri |
|
|
|
|
