Açıklama

Teknik parametreler

Ürün Özellikleri

●25,78 Gbps'ye kadar bit hızlarını destekler

●Çalışır durumda takılabilir SFP+ ayak izine sahiptir

●1310nm DFB lazer ve PIN fotodiyot ile donatılmıştır ve SMF üzerinden 10 km'ye kadar iletim sağlar

●SFP+ MSA ve SFF-8472 spesifikasyonlarıyla uyumludur ve çift yönlü LC yuvası içerir

●RoHS uyumlu

●Tek bir +3.3V güç kaynağıyla çalışır

●Gerçek Zamanlı Dijital Teşhis İzlemeyi içerir

●Çalışma kasası sıcaklık aralığı: Standart 0 derece ila +70 derece

Uygulamalar

● 25GBASE-LR

Ürün Detayları

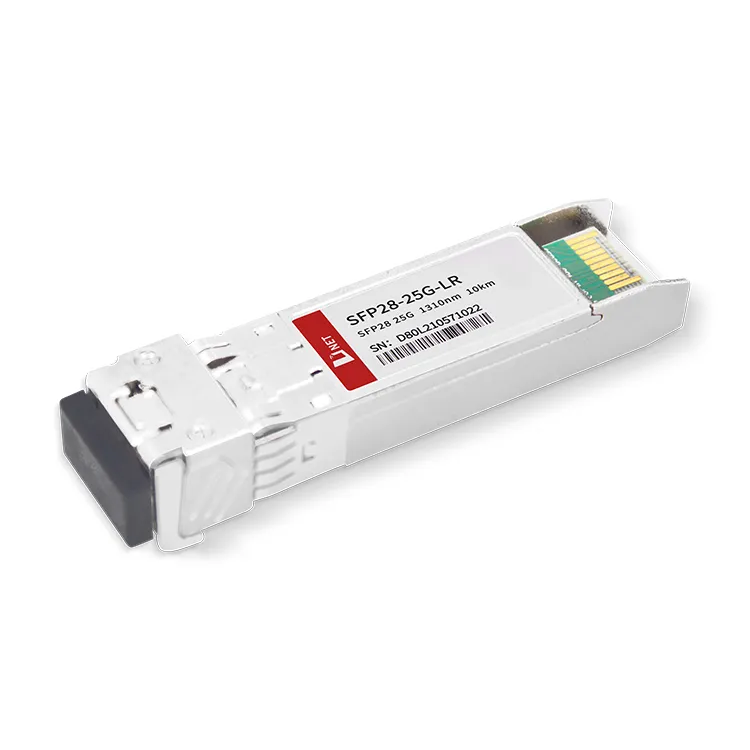

SFP28 alıcı-vericileri, 25,78 Gbps veri hızını destekleyebilen ve Tek Modlu Fiber (SMF) üzerinden 10 km'lik iletim mesafesini kolaylaştırabilen yüksek performanslı, uygun maliyetli modüllerdir.

Bu alıcı-vericiler üç temel bileşenden oluşur: bir DFB lazer vericisi, bir trans-empedans ön amplifikatörü (TIA) ile entegre bir PIN fotodiyodu ve bir MCU kontrol ünitesi. Tüm modüller Sınıf I lazer güvenlik standartlarına uygundur.

Popüler Etiketler: SFP28 25G LR 10KM alıcı-verici modülü, Çin SFP28 25G LR 10KM alıcı-verici modülü üreticileri, tedarikçileri, fabrika

Mutlak Maksimum Derecelendirmeler

Parametre	Sembol	Min.	Maksimum	Birim
Besleme Gerilimi	Vcc	-0.5	4	V
Depolama Sıcaklığı	TS	-40	+85	derece
Çalışma Nemi	-	5	85	%

Önerilen Çalışma Koşulları

Parametre	Sembol	Min.	Tipik	Maksimum	Birim
Çalışma Durumu Sıcaklığı	Tc	0		+70	derece
Güç Kaynağı Gerilimi	Vcc	3.135	3.30	3.465	V
Güç Kaynağı Akımı	Icc			400	mA
Veri Hızı			25.78		Gbps

Optik ve Elektriksel Özellikler

Parametre		Sembol		Min.	Tipik	Maksimum	Birim	Notlar
Verici
Merkez Dalga Boyu			λc	1270	1310	1350	nm
Spektral Genişlik(-20dB)			Δλ			1	nm
Yan Mod Bastırma Oranı			SMSR	30	-		dB
Ortalama Çıkış Gücü			P_dışarı	-6		2	dBm	1
Yok Olma Oranı			Acil servis	3.5			dB
Veri Girişi Salınım Diferansiyeli			V_İÇİNDE	180		850	mV	2
Giriş Diferansiyel Empedansı			Z_İÇİNDE	90	100	110	Ω
Teksas Devre Dışı Bırak	Devre dışı bırakmak			2.0		Vcc	V
Teksas Devre Dışı Bırak	Olanak vermek			0		0.8	V
TX Arızası	Arıza			2.0		Vcc	V
TX Arızası	Normal			0		0.8	V
Alıcı
Merkez Dalga Boyu			λc	1260		1600	nm
Alıcı Hassasiyeti						-13.3	dBm	3,4
Alıcı Aşırı Yükü						2	dBm	3,4
LOS Onayını İptal Etme			LOS_D			-15	dBm
LOS Onayı			LOS_A	-30			dBm
LOS Histerezisi				0.5			dB
Veri Çıkışı Salınım Diferansiyeli			V_dışarı	300		900	mV	5
LOS			Yüksek	2.0		Vcc	V
LOS			Düşük			0.8	V

Notlar:
1. Optik güç SMF'ye başlatılır.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırılmış.
3. PRBS 231-1 test modeli @25,78Gps, BER Küçük veya eşit 5×10-5 ile ölçülmüştür.
4. PRBS 231-1 test modeli @10.3125Gps, BER ile 1×10-12'den küçük veya eşit olarak ölçülmüştür.
Bit 110.3 ve bit 118.3, dahili yeniden zamanlayıcının veya CDR'nin kilitleme modlarını kontrol eder, varsayılan Değer "1"dir.

5. Dahili olarak AC bağlantılı.

A2h'nin 110.3 biti	A2h'nin 118.3 biti	RX Veri Hızı	TX Veri Hızı	RX CDR'nin durumu	TX CDR'nin durumu
Yüksek/1	Yüksek/1	24.33G/25.78G	24.33G/25.78G	CDR seçimi	CDR seçimi
Yüksek/1	Düşük/0	24.33G/25.78G	9.95G/10.31G	CDR seçimi	CDR bypass'ı
Düşük/0	Yüksek/1	9.95G/10.31G	24.33G/25.78G	CDR bypass'ı	CDR seçimi
Düşük/0	Düşük/0	9.95G/10.31G	9.95G/10.31G	CDR bypass'ı	CDR bypass'ı

Sipariş Bilgileri

Parça Numarası	Tanım
SFP28-25G-LR	25 Gbps SFP28 Alıcı-Verici, Tek Mod, 10 km Erişim

SSS

1. SFP+'yı SFP28 bağlantı noktasına takabilir misiniz?

C: Evet, ancak SFP + alıcı-vericiye bağlandığında bu bağlantı noktası yalnızca 10 Gbps'ye kadar İnternet hızını destekleyebilir.

2. QSFP28 ve SFP28 nedir?

C: Her ikisinin de boyutları ve protokol standartları farklıdır. SFP28 modülü, 25 GB'lik tek bir araç iletim hızını destekleyecek şekilde tanımlanır ve QSFP28, toplam 100 G veri hızına sahip dört adet 25 Gbit/s kanalı destekler.

3. SFP28 hangi hız tarafından desteklenmektedir?

C: SFP 28 optik modülü, LC konektörü kullanılarak 25 Gbps iletim hızına sahiptir.
