Özellikler
● IEEE Std 802 ile uyumludur.3-2005 Gigabit
Ethernet 1000Base-LX
● SFF-8074i'ye göre özellikler ve
SFF-8472, revizyon 9.5
● Dijital Tanı İzleme mevcuttur
● Soğutulmamış 1310nm Fabry-Perot (FP) Lazer
● 1,25 Gb/sn'ye kadar çift yönlü veri bağlantıları
● Dubleks LC konnektör uyumlu
● Tek +3.3V DC güç kaynağı
● Sıcak takılabilir SFP ayak izi
● Sınıf 1 lazer güvenlik sertifikalı
● Çalışma sıcaklığı Seçenekleri
-(Ticari) -10oC ila +70oC
-(Genişletilmiş) -10oC ila +85oC
-(Endüstriyel) -40oC ila +85oC
● 9/125µm SMF'de 10 km'ye kadar
● RoHS Uyumlu
Uygulamalar
● 1,25 Gb/s Ethernet 1000Base-LX
● 1.0625Gb/s Fiber Kanal
● Kurumsal Yönlendirici
Ürün Detayları

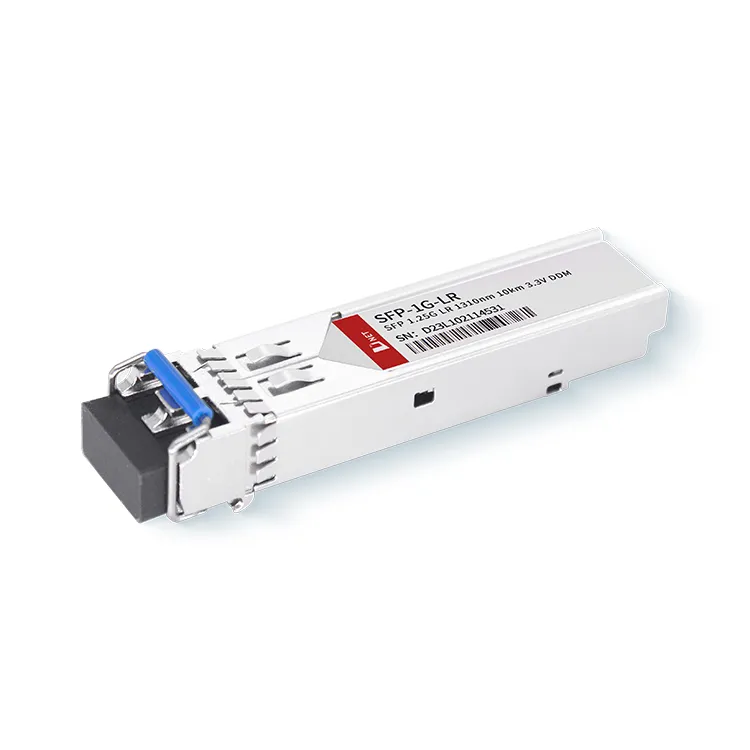

1.25G 131nm 10km SFP optik modül, uzun mesafelerde mükemmel sinyal kalitesi ve kararlılığıyla yüksek hızlı veri iletimi sunan optik iletişim ağları için çok yönlü ve güvenilir bir çözümdür. IEEE Std 802.{6}} Gigabit Ethernet 1000Base-LX ve Fiber Kanal FC- PI{10}} Rev.8.0 ile uyumludur.
Popüler Etiketler: SFP 1G 1000base LR 10km 1310nm, Çin SFP 1G 1000base LR 10km 1310nm üreticileri, tedarikçileri, fabrika, SFF-8687 Standartları için SFP alıcı-verici, LC konektörlü SFP alıcı -verici, TUV sertifikası için SFP alıcı -verici, SFF-8686 Standartları için SFP alıcı-verici, ST konnektörü ile SFP alıcı -verici, SFF-8670 standartları için SFP alıcı-verici
Mutlak Maksimum Puanlar
Mutlak maksimum derecelendirmeleri aşan stresler cihazda kalıcı hasara neden olabilir. Bunlar yalnızca mutlak stres derecelendirmeleridir. Cihazın işlevsel çalışması, veri sayfasının operasyonel bölümlerinde verilenlerin üzerinde olan bu veya diğer koşullarda ima edilmez. Mutlak maksimum derecelendirmelere uzun süre maruz kalmak, cihaz güvenilirliğini olumsuz etkileyebilir.
|
Parametre |
Sembol |
Dakikaimum |
Maksimumimum |
Birim |
|
Depolama sıcaklığı |
TS |
-40 |
85 |
oC |
|
Bağıl nem |
Sağ |
5 |
95 |
% |
|
Besleme gerilimi |
VCC |
-0.5 |
4.0 |
V |
Önerilen Çalışma Koşulları
|
Parametre |
Sembol |
Dakika |
Tip |
Maksimum |
Birim |
|
|
Çalışma Kasası Sıcaklığı |
DNET-03S10-31 |
TC |
-10 |
25 |
70 |
oC |
|
DNET-03S10-31I |
TC |
-40 |
25 |
85 |
oC |
|
|
Besleme gerilimi |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
|
Veri hızı |
- |
- |
1.25 1.0625 |
- |
Gb/s |
|
Alıcı-Verici Elektriksel Özellikleri
|
Parametre |
Sembol |
Asgari |
Tipik |
Maksimum |
Birim |
Notlar |
|
Modül Besleme Akımı |
Icc |
- |
- |
220 |
birader |
- |
|
Verici Diferansiyel Girişi Gerilim (TD +/-) |
- |
300 |
- |
2200 |
mVP-P |
1 |
|
Alıcı Diferansiyel Çıkış Voltajı (RD +/-) |
- |
600 |
- |
1200 |
mVP-P |
2 |
|
Düşük hız çıkışı: Verici Arızası (TX_HATASI) / Sinyal Kaybı (LOS) |
VOH |
2.0 |
- |
Vcc |
V |
3 |
|
CİLT |
0 |
- |
0.8 |
V |
- |
|
|
Düşük hız çıkışı: Verici Devre Dışı Bırakma (TX_DISABLE), MOD_DEF 1, MOD_DEF 2 |
VİH |
2.0 |
- |
Vcc |
V |
4 |
|
Kötü |
0 |
- |
0.8 |
V |
- |
Notlar
1. Dahili AC kuplajlı ve 100Ω diferansiyel yüke sonlandırılmış.
2. Dahili AC kuplajlı, ancak 100Ω diferansiyel sonlandırma veya Serializer/Deserializer'a dahili bağlantı gerektirir.
3. Ana kart üzerindeki 4.7KΩ-10KΩ dirençle VCCT,R'ye dışarıdan çekildi.
4. Mod_Def1 ve Mod_Def2, ana kart üzerindeki 4.7KΩ-10KΩ'luk bir dirençle harici olarak yukarı çekilmelidir.ÇKT,R.
Verici Optik Özellikleri
|
Parametre |
Sembol |
Asgari |
Tipik |
Maksimum |
Birim |
Notlar |
|
Optik Gücü Başlat |
Evet |
-9 |
-6 |
-3 |
dBm |
- |
|
Merkez Dalga Boyu Aralığı |
λc |
1270 |
1310 |
1355 |
nm |
- |
|
Yok olma oranı |
ESKİ |
9 |
- |
- |
dB |
- |
|
Spektral Genişlik (RMS) |
Δλ |
- |
- |
4 |
nm |
- |
|
Toplam titreme |
TJ |
- |
- |
266 |
ps |
- |
|
Dağılma Cezası |
- |
- |
- |
1 |
dB |
- |
|
Optik Yükselme/Düşüş Süresi |
Tyükselmek/Tdüşmek |
- |
- |
260 |
ps |
- |
|
Pout @TX-Devre Dışı Bırakıldı İddia Edildi |
Pkapalı |
- |
- |
-45 |
dBm |
- |
Sipariş Bilgileri
|
Parça Numarası |
Tanım |
|
SFP-1G-10KM |
1,25 Gb/s Tek Modlu SFP Alıcı-Verici 1000BASE-LX |
Ürün Açıklaması
1. 1310nm hangi banttır?
A: “o-band”a aittir. 1260–1360nm, 1310nm fiber dalga boyu aralığını kullanan diyot lazerlerdir.
2. 1G LX SFP ne kadar uzağa gidebilir?
A: 1.25Gb/s Tek Modlu SFP Alıcı-Verici 1000BASE-LX, standart 1310nm LX SFP optik modülüdür ve iletim mesafesi 10 km'ye kadar ulaşabilir. 1.25Gbps veri hızında çalışır.
3. SFP’de LX ne anlama geliyor?
A: LX, uzun mesafe iletimini temsil eder, {{0}}nm'de (genellikle 1310nm) çalışır, IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX ve Fiber Kanal FC- PI-2 Rev.8.0 ile uyumludur.
