Ürünün Öne Çıkan Noktaları
● Kanal Sayımı: 18'e kadar bağımsız kanalı destekleyerek 18 farklı dalga boyunun tek bir fiber üzerinde çoğaltılmasına olanak tanır.
● Dalga Boyu Aralığı: Kaba Dalga Boyu Bölmeli Çoğullama (CWDM) aralığında çalışır ve tipik olarak 1270 nm ila 1610 nm arasını kapsar. Her kanala bu aralıkta benzersiz bir dalga boyu tahsis edilir.
● Pasif Çalışma: CWDM çoklayıcılar pasif cihazlardır, yani herhangi bir harici güç kaynağına veya aktif bileşene ihtiyaç duymazlar.
● Tak ve Çalıştır: CWDM çoklayıcılar basit kurulum ve yapılandırma için tasarlanmıştır. Karmaşık kurulum prosedürlerine gerek kalmadan mevcut optik ağlara kolayca entegre edilebilirler
Ürün Detayları

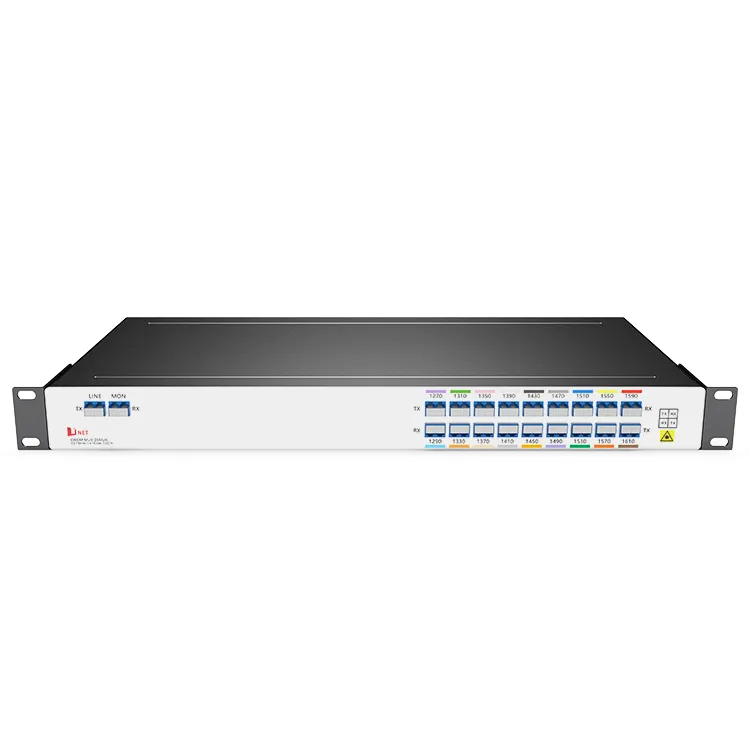

D-Net 18-kanalı CWDM MUX DEMUX, 1270 nm ila 1610 nm arasındaki dalga boyu aralığında çalışır ve CWDM spektrumunda tam olarak 18 farklı kanalı veya dalga boyunu destekler. Bu MUX ve DEMUX cihazları, birden fazla sinyalin tek bir fiber üzerinden verimli bir şekilde iletilmesini ve alınmasını kolaylaştırır, böylece ağ kapasitesini ve kullanımını optimize eder.
Ürün Paneli
Popüler Etiketler: CWDM MUX DEMUX 18 kanallı çift fiber 1U raf, Çin CWDM MUX DEMUX 18 kanallı çift fiber 1U raf üreticileri, tedarikçiler, fabrika
Ürün Özellikleri
|
Dalgaboyu |
18 kanal 1270-1610nm |
Kanal Aralığı |
20nm |
|
Kanal Geçiş Bandı |
±6,5nm |
Teknoloji |
TFF (İnce Film Filtresi) |
|
Ekleme Kaybı |
Normal: 5,4dB'den az veya eşit (8 Atlamayla 0: 3.0dB'den küçük veya eşit) |
Bağlantı Kaybı |
Normal: 6,2dB'den az veya ona eşit (8 Atlamayla 0: 4.0dB'den küçük veya ona eşit) |
|
Ekleme Kaybı @ %1 Pazartesi |
26dB'den az veya ona eşit |
Merkez Dalga Boyu Kesinlik |
±0.05nm |
|
İade Kaybı |
45dB'den büyük veya eşit |
Yönlülük |
45dB'den büyük veya eşit |
|
Polarizasyon Modu Dağılım |
0.1ps'den küçük veya ona eşit |
Polarizasyona Bağlı Kayıp |
0.3dB'den küçük veya ona eşit |
|
Kanal İzolasyonu |
Bitişik 30dB'den büyük veya eşit |
Sıcaklık |
-40 ila 85 derece arasında çalıştırılıyor Depolama -40 - 85 derece |
|
Net ağırlığı |
1.5kg |
Boyutlar (YxGxD) |
44*440*230mm |
Not: Konektörlerle belirtilmiştir.
Uygulama Bağlama
Çok hızlı hibrit çoğullama hizmeti
1G/10G/25G/40G/100G/200G Ethernet, SAN, OTN, SDH/SONET ve yerel video hizmetlerinin esnek kombinasyonlarına olanak tanır.
CWDM ağ uygulamalarının türleri
Tip1: noktadan noktaya iletim
Tip2: Halka iletimi
Tip3: çapraz bağlantı
Sipariş Bilgileri
|
Ürün No. |
Ürün Açıklaması |
|
CDM18-1U01-3161 |
CWDM MUX DEMUX 16CH (31-61) Çift fiber, LC/UPC, 1U Raf |
Not: Özelleştirilmiş Tasarımı Destekliyoruz, lütfen e-posta yoluyla bizimle iletişime geçin.
SSS
1. CWDM'nin dalga boyu nedir?
C: Bir CWDM (Kaba Dalga Boyu Bölmeli Çoğullama) sisteminin dalga boyu aralığı tipik olarak 1260 nm ila 1625 nm aralığına düşer. Bir CWDM sistemindeki her kanala, bu aralıktaki belirli bir dalga boyu atanır ve bu, birden fazla veri akışının birleştirilip tek bir optik fiber üzerinden iletilmesine olanak tanır. Kanallar genellikle 20 nm aralıklıdır, bu da bir 18-kanallı CWDM sisteminde toplam 18 kanalın oluşmasına neden olur. Bu teknoloji, mevcut fiber altyapısının kapasitesini artırmak için optik ağlarda yaygın olarak kullanılmaktadır.
2. CWDM çoklayıcısı nasıl çalışır?
C: CWDM (Kaba Dalga Boyu Bölmeli Çoğullama) 18-kanal dalga boyu bölmeli çoklayıcı, ışığın farklı dalga boyları üzerinden iletilen birden fazla optik sinyali birleştirmek veya ayırmak için kullanılan bir ağ oluşturma cihazıdır.
3. Hangisi daha iyi CWDM veya DWDM?
C: CWDM ve DWDM arasındaki seçim, gerekli kapasite, mesafe, maliyet ve mevcut altyapı gibi çeşitli faktörlere bağlıdır. CWDM genellikle daha az sayıda kanalın gerekli olduğu bir yerel alan ağı (LAN) veya metropol alan ağı (MAN) içindeki daha kısa mesafeli iletişimler için kullanılır. DWDM ise omurga ağları ve kıtalararası bağlantılar gibi uzun mesafeli ve yüksek kapasiteli uygulamalar için uygundur.
