Ürün Detayları

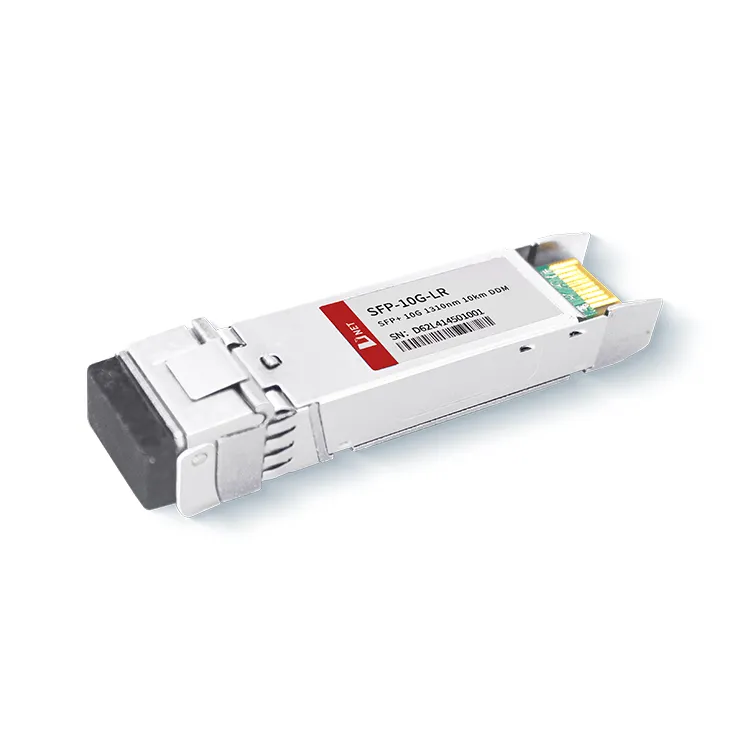

D-NET'in 10G LR 10KM Modülü, SFF-8431, SFF-8432 ve IEEE 802.3ae 10GBASE-LR standartlarıyla uyumludur. Uzun menzilli optik iletişimde yaygın olarak kullanılan bir frekans olan 1310 nm dalga boyunda çalışır. Modül, tam uyumlu SFP form faktörüne bağlı kalarak çalışır durumda takılabilirlik sunar, optik bağlantı noktalarına doğrudan yükseltme yapılmasını kolaylaştırır ve düşük elektromanyetik girişim (EMI) emisyonları sağlar.
Popüler Etiketler: SFP+ 10G LR 10km alıcı-verici modülü, Çin SFP+ 10G LR 10km alıcı-verici modülü üreticileri, tedarikçileri, fabrika, Aktif SFP+ alıcı -verici, DWDM SFP+ alıcı -verici, Enterprise SFP+ Alıcı -Veren, Nesnelerin İnterneti Ağ SFP+ Alıcı -İletici, Ağ SFP+ alıcı -verici, güçlendirme ağ SFP+ alıcı -verici
Mutlak Maksimum Derecelendirmeler
|
Parametre |
Sembol |
Min.. |
Tipik |
Maksimum. |
Birim |
|
|
Depolama Sıcaklığı |
TS |
-40 |
+85 |
derece |
||
|
Kasa Çalışma Sıcaklığı |
Reklam |
TA |
0 |
70 |
derece |
|
|
Endüstriyel |
-40 |
+85 |
derece |
|||
|
Maksimum Besleme Gerilimi |
Vcc |
-0.5 |
4 |
V |
||
|
Bağıl Nem |
Sağ |
0 |
85 |
% |
||
Elektriksel Özellikler
|
Parametre |
Sembol |
Min.. |
Tipik |
Maksimum. |
Birim |
Not |
|
Besleme Gerilimi |
Vcc |
3.135 |
3.465 |
V |
||
|
Besleme Akımı |
Icc |
430 |
mA |
|||
|
Güç Tüketimi |
P |
1.5 |
W |
|||
|
Verici Bölümü |
||||||
|
Giriş diferansiyel empedansı |
Riçinde |
100 |
Ω |
1 |
||
|
Tx Girişi Tek Uçlu DC Gerilim Toleransı (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Diferansiyel giriş voltajı salınımı |
Vin, s. |
180 |
700 |
mV |
2 |
|
|
İletim Devre Dışı Gerilimi |
VD |
2 |
Vcc |
V |
3 |
|
|
İletim Etkinleştirme Gerilimi |
VTR |
Vee |
Vee+0.8 |
V |
||
|
Alıcı Bölümü |
||||||
|
Tek Uçlu Çıkış Gerilim Toleransı |
V |
-0.3 |
4 |
V |
||
|
Rx Çıkış Fark Gerilimi |
Vo |
300 |
850 |
mV |
||
|
Rx Çıkışı Yükselme ve Düşme Süresi |
Havale/Tf |
30 |
not |
4 |
||
|
LOS Arızası |
VLOS hatası |
2 |
VccEV SAHİBİ |
V |
5 |
|
|
LOS Normal |
VLOS normu |
Vee |
Vee+0.8 |
V |
5 |
|
Not
1. Giriş 100 ohm'da biter.
2. Doğrudan TX veri giriş pinine bağlayın. Pimden lazer sürücü entegresine AC bağlantısı.
3. LOS açık kollektör çıkışıdır. Ana kartta 4,7k-10kΩ açılmalıdır. Çalışma lojik 0 olup sinyal kaybı lojik 1'dir. Maksimum çekme gerilimi 5,5V'dir.
4. OC-192 / SDH ile ultrason.
5. 10GBASE-LR / LW Ethernet.
Optik Parametreler
|
Parametre |
Sembol |
Min.. |
Tipik |
Maksimum. |
Birim |
Not |
|
Verici Bölümü |
||||||
|
Merkez Dalga Boyu |
λt |
1290 |
1310 |
1330 |
nm |
|
|
spektral genişlik |
△λ |
1 |
nm |
|||
|
Ortalama Optik Güç |
Pavg |
-8.2 |
0.5 |
dBm |
1 |
|
|
Optik Güç OMA |
Poma |
-5.2 |
dBm |
|||
|
Lazer Kapalı Gücü |
Puf |
-30 |
dBm |
|||
|
Yok Olma Oranı |
Acil servis |
3.5 |
dB |
7 |
||
|
Yok Olma Oranı |
Acil servis |
6 |
dB |
6 |
||
|
Verici Dağıtma Cezası |
TDP |
3.2 |
dB |
2 |
||
|
Bağıl Yoğunlukta Gürültü |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optik Geri Dönüş Kaybı Toleransı |
20 |
dB |
||||
|
Alıcı Bölümü |
||||||
|
Merkez Dalga Boyu |
λr |
1260 |
1355 |
nm |
||
|
Alıcı Hassasiyeti |
Sen |
-14.5 |
dBm |
4,7 |
||
|
Alıcı Hassasiyeti |
Sen |
-14.5 |
dBm |
4,6 |
||
|
Stresli Hassasiyet (OMA) |
SenST |
-10.3 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-25 |
- |
dBm |
||
|
Los Tatlısı |
LOSD |
-15 |
dBm |
|||
|
Los Histerezis |
LOSH |
0.5 |
dB |
|||
|
Aşırı yük |
Doygunluk |
0 |
dBm |
5 |
||
|
Alıcı Yansıması |
Rrx |
-12 |
dB |
|||
Not
1. IEEE802.3ae'ye göre stres alıcısı test koşulları. CSRS testi, ana bilgisayar devre kartlarının SFF-8431 standartlarını karşılamasını gerektirir.
2. OMA'da belirtildiği gibi ve en kötü entegre stres koşulları altında alıcının aşırı yüklenmesi.
3. OC-192 / SDH ile Ultrason
4. 10GBASE-LR / LW Ethernet
Sipariş Bilgileri
|
Parça Numarası |
Tanım |
|
SFP-10G-LR |
10G SFP+ LR 10KM alıcı-verici modülü, Çalışırken Takılabilir, Çift Yönlü LC, +3.3V, 1310nm DFB-LD, Tek mod |
SSS
1. 10G LR nedir?
C: D-NET'in 10G LR 10KM Modülü, 10-Gb/s seri optik iletişim uygulamalarına yönelik bir optik alıcı-verici modülüdür.SFP+ Modülü, SFF-8431, SFF-8432 ve IEEE 802.3ae ile uyumludur. 10GBASE-LR.
2. 10GBASE-LR tek modlu mu yoksa çok modlu mu?
C: D-NET'in 10G SFP+ LR 10KM alıcı-verici modülü uzaktan iletim için uygundur, bu nedenle tek modlu fiber esas olarak 10 GBASE-LR SFP + kapsamındadır, 10GBASE-LR SFP'nin aktarım mesafesi 10 km'ye kadar olabilir. tek modlu fiber
