Ürün Detayları

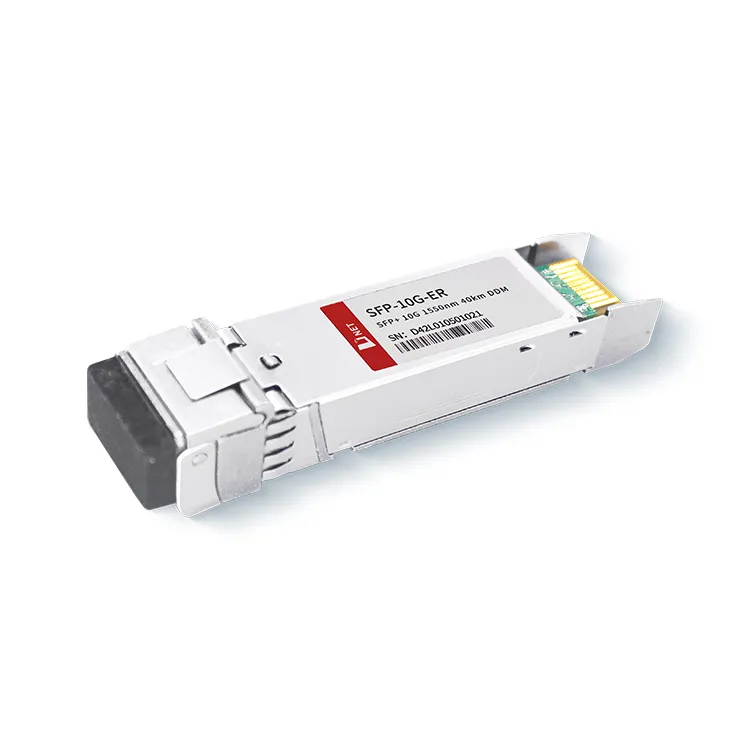

10G SFP+ ER 40KM alıcı-verici modülü, modülün çalışma durumu ve performans parametrelerinin gerçek zamanlı izlenmesini sağlayan bir dijital teşhis fonksiyonuna sahiptir. 10G 40KM 1310nm modülü, fiber optik iletim için idealdir ve 10G Ethernet'in orta ve uzun mesafeli ağ iletim gereksinimlerini karşılar.
Popüler Etiketler: SFP+10G 1310nm ER 40KM alıcı-verici modülü, Çin SFP+10G 1310nm ER 40KM alıcı-verici modülü üreticileri, tedarikçileri, fabrika, Ticari SFP+ alıcı -verici, Verimli SFP+ alıcı -verici, entegre yol SFP+ alıcı -verici, Uzun uzanan SFP+ alıcı-verici, Ağ SFP+ alıcı -verici, Geniş alan ağı SFP+ alıcı -verici
Mutlak Maksimum Derecelendirmeler
|
Parametre |
Sembol |
Min.. |
Tipik |
Maksimum. |
Birim |
|
|
Depolama Sıcaklığı |
TS |
-40 |
+85 |
derece |
||
|
Kasa Çalışma Sıcaklığı |
Reklam |
TA |
0 |
70 |
derece |
|
|
Endüstriyel |
TA |
-40 |
+85 |
derece |
||
|
Maksimum Besleme Gerilimi |
Vcc |
-0.5 |
4 |
V |
||
|
Bağıl Nem |
Sağ |
0 |
85 |
% |
||
Elektriksel Özellikler
(TOP=0 ila 70 derece, VCC=3,135 ila 3,465 Volt)
|
Parametre |
Sembol |
Min.. |
Tipik |
Maksimum. |
Birim |
Not |
|
Besleme Gerilimi |
Vcc |
3.135 |
3.465 |
V |
||
|
Besleme Akımı |
Icc |
400 |
mA |
|||
|
Güç Tüketimi |
P |
1.5 |
W |
|||
|
Verici Bölümü |
||||||
|
Giriş diferansiyel empedansı |
Riçinde |
100 |
Ω |
1 |
||
|
Tx Girişi Tek Uçlu DC Gerilim Toleransı (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Diferansiyel giriş voltajı salınımı |
Vin, s. |
180 |
700 |
mV |
2 |
|
|
İletim Devre Dışı Gerilimi |
VD |
2 |
Vcc |
V |
3 |
|
|
İletim Etkinleştirme Gerilimi |
VTR |
Vee |
Vee+0.8 |
V |
||
|
Alıcı Bölümü |
||||||
|
Tek Uçlu Çıkış Gerilim Toleransı |
V |
-0.3 |
4 |
V |
||
|
Rx Çıkış Fark Gerilimi |
Vo |
300 |
850 |
mV |
||
|
Rx Çıkışı Yükselme ve Düşme Süresi |
Havale/Tf |
30 |
not |
4 |
||
|
LOS Arızası |
VLOS hatası |
2 |
VccEV SAHİBİ |
V |
5 |
|
|
LOS Normal |
VLOS normu |
Vee |
Vee+0.8 |
V |
5 |
|
Not
1. Doğrudan TX veri giriş pinine bağlayın. Pimden lazer sürücü entegresine AC bağlantısı.
2. SFF-8431 sürüm 3'e göre.0
3. 100 ohm'da diferansiyel uçlara.
Optik Parametreler
(TOP=0 ila 70 derece, VCC=3,135 ila 3,465 Volt)
|
Parametre |
Sembol |
Min.. |
Tipik |
Maksimum. |
Birim |
Not |
|
Verici Bölümü |
||||||
|
Merkez Dalga Boyu |
λt |
1530 |
1550 |
1565 |
nm |
|
|
spektral genişlik |
△λ |
0.3 |
nm |
|||
|
Ortalama Optik Güç |
Pavg |
-1 |
+4 |
dBm |
1 |
|
|
Optik Güç OMA |
Poma |
-2.1 |
dBm |
|||
|
Lazer Kapalı Gücü |
Puf |
-30 |
dBm |
|||
|
Yok Olma Oranı |
Acil servis |
6 |
dB |
|||
|
Verici Dağıtma Cezası |
TDP |
3.0 |
dB |
2 |
||
|
Bağıl Yoğunlukta Gürültü |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optik Geri Dönüş Kaybı Toleransı |
20 |
dB |
||||
|
Alıcı Bölümü |
||||||
|
Merkez Dalga Boyu |
λr |
1260 |
1600 |
nm |
||
|
Alıcı Hassasiyeti |
Sen |
-16 |
dBm |
4 |
||
|
Stresli Hassasiyet (OMA) |
SenST |
-14 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-27 |
- |
dBm |
||
|
Los Tatlısı |
LOSD |
-17 |
dBm |
|||
|
Los Histerezis |
LOSH |
0.5 |
dB |
|||
|
Aşırı yük |
Doygunluk |
0 |
dBm |
5 |
||
|
Alıcı Yansıması |
Rrx |
-26 |
dB |
|||
Not
1. Ortalama güç rakamları IEEE802.3ae uyarınca yalnızca bilgi amaçlıdır.
2. IEEE802.3ae'ye göre stresli alıcı testlerinin koşulları. CSRS testi, ana kartın SFF-8431 uyumlu olmasını gerektirir.
3. OMA'da belirtilen ve en kötü kapsamlı stresli koşul altında alıcı aşırı yükü.
Sipariş Bilgileri
|
Parça Numarası |
Tanım |
|
SFP-10G-ER |
10G SFP+ ER 40KM alıcı-verici modülü, Çalışırken Takılabilir, Çift Yönlü LC, +3.3V, 1310nm EML, Tek mod |
SSS
1. 10G ER SFP'nin aralığı nedir?
C: D-NET'in 10G 40KM 1310nm'si, tek modlu optik fiber aracılığıyla 40 km'ye kadar iletim yapabilir. İnsan alanı ağı ve baz istasyonu iletiminde yaygın olarak kullanılır.
2. 10GBASE-LR ile ER arasındaki fark nedir?
C: D-net'in 10G-LR'si, 1310 nm dalga boyuna sahip tek modlu optik fiber üzerinde 10 km'lik iletim mesafesine sahiptir. SFP+ ER 40KM Modülü, tek modlu fiber üzerinden 40 km'ye kadardır. Lazer gücü nedeniyle 20 km'den daha kısa olan bağlantıların bozulması gerekir.
