Uygulamalar
● 10GBASE-ZR/ZW Ethernet
● SONET OC-192/ SDH STM-64
● 10G Fiber kanal
● OTN OTU2e
Ürün Detayları

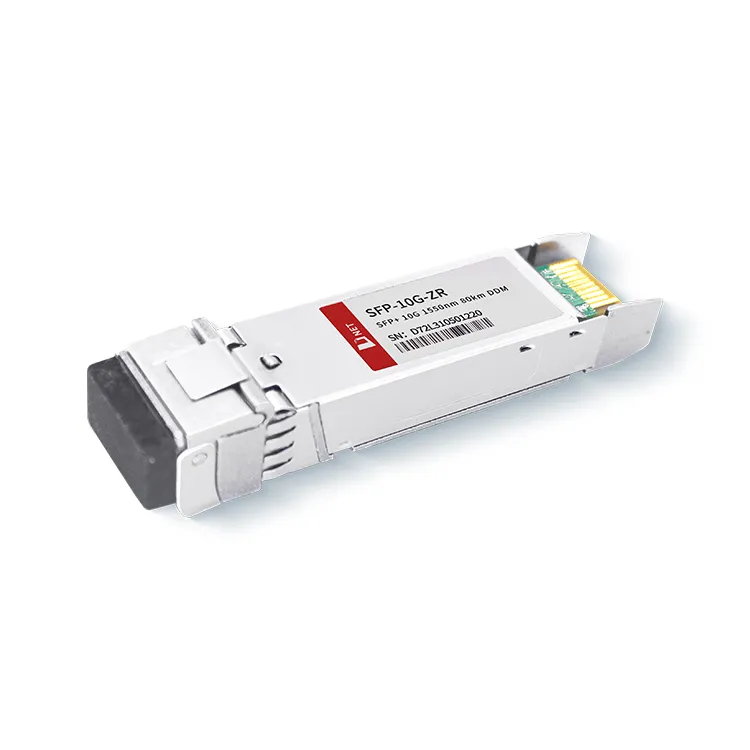

D-NET'in 10G SFP+ ZR 80KM alıcı-verici modülü, 10 Gb/s seri elektrik veri akışını 10 Gb/s optik çıkış sinyaline dönüştürür ve bunun tersi de 10 Gb/s optik giriş sinyalini 10 Gb/s seri elektrik verisine dönüştürür aktarım. Modül, tam uyumlu SFP form faktörüne bağlı kalarak çalışırken takılabilirlik sunar, optik bağlantı noktalarına kolay yükseltme yapılmasını kolaylaştırır ve düşük elektromanyetik girişim (EMI) emisyonları sağlar.
Popüler Etiketler: SFP+10G ZR 1550nm 80km alıcı-verici modülü, Çin SFP+10G ZR 1550nm 80km alıcı-verici modülü üreticileri, tedarikçileri, fabrika, Aktif SFP+ alıcı -verici, DWDM SFP+ alıcı -verici, Ağ SFP+ alıcı -verici, hassas yol SFP+ alıcı -verici, Hassasiyetli SFP+ alıcı-verici, Değişken Yol SFP+ Alıcı -İleç
Mutlak Maksimum Derecelendirmeler
|
Parametre |
Sembol |
Min.. |
Tipik |
Maksimum. |
Birim |
|
|
Depolama Sıcaklığı |
TS |
-40 |
+85 |
derece |
||
|
Kasa Çalışma Sıcaklığı |
Reklam |
TA |
0 |
70 |
derece |
|
|
Endüstriyel |
TA |
|||||
|
Maksimum Besleme Gerilimi |
Vcc (Türkçe) |
-0.5 |
4 |
V |
||
|
Bağıl Nem |
Sağ |
0 |
85 |
% |
||
Elektriksel Özellikler
(TOP=0 ila 70 derece, VCC=3,135 ila 3,465 Volt)
|
Parametre |
Sembol |
Min.. |
Tipik |
Maksimum. |
Birim |
Not |
|
Besleme Gerilimi |
Vcc (Türkçe) |
3.135 |
3.465 |
V |
||
|
Besleme Akımı |
Icc |
500 |
mA |
|||
|
Güç Tüketimi |
P |
1.8 |
W |
|||
|
Verici Bölümü |
||||||
|
Giriş diferansiyel empedansı |
Riçinde |
100 |
Ω |
1 |
||
|
Tx Girişi Tek Uçlu DC Gerilim Toleransı (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Diferansiyel giriş voltajı salınımı |
Vin, s. |
180 |
700 |
Mv |
2 |
|
|
İletim Devre Dışı Gerilimi |
VD |
2 |
Vcc (Türkçe) |
V |
3 |
|
|
İletim Etkinleştirme Gerilimi |
VTR |
Vee |
Vee+0.8 |
V |
||
|
Alıcı Bölümü |
||||||
|
Tek Uçlu Çıkış Gerilim Toleransı |
V |
-0.3 |
4 |
V |
||
|
Rx Çıkış Fark Gerilimi |
Vo |
300 |
850 |
Mv |
||
|
Rx Çıkışı Yükselme ve Düşme Süresi |
Havale/Tf |
30 |
not |
4 |
||
|
LOS Arızası |
VLOS hatası |
2 |
Vcc (Türkçe)EV SAHİBİ |
V |
5 |
|
|
LOS Normal |
VLOS normu |
Vee |
Vee+0.8 |
V |
5 |
|
Optik Parametreler
(TOP=0 ila 70 derece, VCC=3,135 ila 3,465 Volt)
|
Parametre |
Sembol |
Min.. |
Tipik |
Maksimum. |
Birim |
Not |
|
Verici Bölümü |
||||||
|
Merkez Dalga Boyu |
λt |
1530 |
1550 |
1565 |
Nm |
|
|
spektral genişlik |
△λ |
0.3 |
Nm |
|||
|
Ortalama Optik Güç |
Kaldırım |
0 |
+5 |
Dbm |
1 |
|
|
Optik Güç OMA |
Poma (Poma) |
-2.1 |
dBm |
|||
|
Lazer Kapalı Gücü |
Puf |
-30 |
Dbm |
|||
|
Yok Olma Oranı |
Acil servis |
8.2 |
Db |
|||
|
Verici Dağıtma Cezası |
TDP (Cesaret Partisi |
3.0 |
Db |
2 |
||
|
Bağıl Yoğunlukta Gürültü |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optik Geri Dönüş Kaybı Toleransı |
21 |
Db |
||||
|
Alıcı Bölümü |
||||||
|
Merkez Dalga Boyu |
λr |
1260 |
1600 |
Nm |
||
|
Alıcı Hassasiyeti |
Şen |
-23 |
Dbm |
4 |
||
|
Stresli Hassasiyet (OMA) |
ŞenST (Gaziantep) |
-21 |
dBm |
4 |
||
|
Los İddia |
LOSA |
-34 |
- |
Dbm |
||
|
Los Tatlısı |
LOSD |
-24 |
Dbm |
|||
|
Los Histerezis |
LOSH |
0.5 |
dB |
|||
|
Aşırı yük |
Doygunluk |
-7 |
Dbm |
5 |
||
|
Alıcı Yansıması |
Rrx (İngilizce) |
-26 |
Db |
|||
Not
1. 12dB yansıma.
2. Ortalama güç rakamları IEEE802.3ae uyarınca yalnızca bilgi amaçlıdır.
3. TWDP rakamı, ana kartın SFF-8431uyumlu olmasını gerektirir. TWDP, IEEE802.3ae'nin 68.6.6.2 maddesinde sağlanan Matlab kodu kullanılarak hesaplanır.
Sipariş Bilgileri
|
Parça Numarası |
Tanım |
|
SFP-10G-ZR |
10G SFP+ ZR 80KM alıcı-verici modülü, Çalışırken Takılabilir, Çift Yönlü LC, +3.3V, 1550nm EML&APD, Tek mod |
SSS
1. 10G ZR aralığı nedir?
C: 10G 80KM için 1550nm optik çıkış gücü ve dalga boyu (1550nm) optik spektrum analizörlerinde doğrulanmıştır. Gerçek (simüle edilmemiş) SMF, tek modlu fiber kablo üzerinden 80 km'lik maksimum menzil.
2. SFP ER ve ZR arasındaki fark nedir?
C: SFP-10G-ER, tek modlu fiber optik aracılığıyla 40 km'ye kadar iletim mesafesine ulaşır. SFP-10G-ZR, 1550 nm dalga boyuna sahiptir, standart tek modlu fiber üzerinde 80 km'ye kadar iletim mesafesini destekler ve 10GBASE-ZR / ZW Ethernet ve 10G Fiber kanalında yaygın olarak kullanılır.
3. 10G ZR SFP için optik iletim gücü aralığı nedir?
C: D-NET'in 10G 80KM 1550nm Modülünün maksimum optik iletim gücü 4,0 dBm ve minimum 0 dBm'dir.
