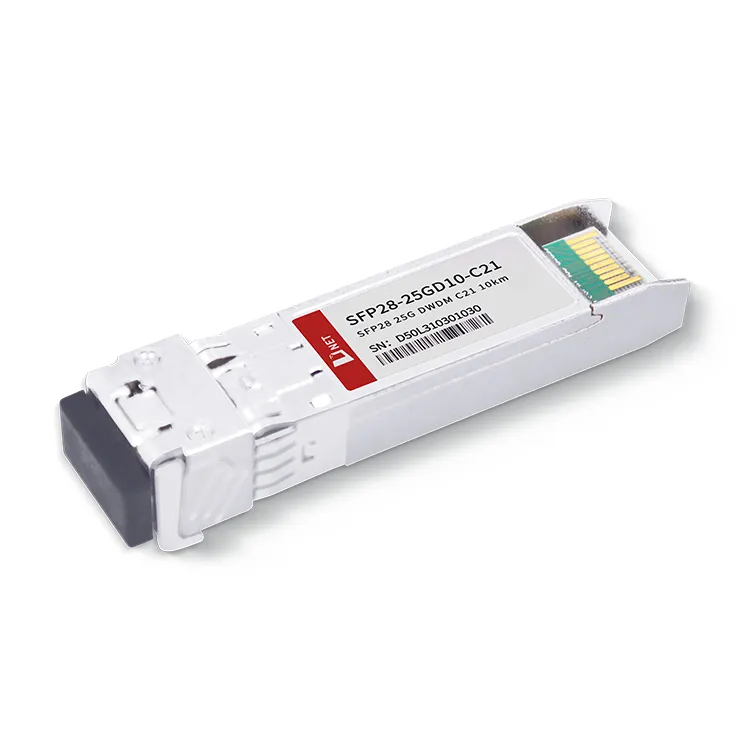

D-net'in 25G DWDM C21 10KM alıcı-verici modülü, bir DWDM EML lazeri, bir MCU kontrol ünitesi ve bir ön amplifikatörden oluşan yüksek düzeyde entegre bir optik alt düzeneği içerir. 25G SFP28 DWDM 10KM modülü, tek modlu fiberle kullanılmak üzere özel olarak tasarlanmıştır ve C-bant DWDM dalga boyunu kullanarak 100 GHz ITU ızgarası dahilinde nominal bir dalga boyunda çalışır. 25G Ethernet ve CPRI 10 uygulamalarında yaygın olarak kullanılmaktadır.

Popüler Etiketler: SFP28 DWDM C21 10KM alıcı-verici modülü, Çin SFP28 DWDM C21 10KM alıcı-verici modülü üreticileri, tedarikçileri, fabrika

Parametre	Sembol	Min.	Maksimum	Birim
Besleme Gerilimi	Vcc	-0.5	4.5	V
Depolama Sıcaklığı	TS	-40	+85	derece
Çalışma Nemi	-	5	85	%

Mutlak Maksimum Derecelendirmeler

Parametre	Sembol	Min.	Maksimum	Birim
Besleme Gerilimi	Vcc	-0.5	4.5	V
Depolama Sıcaklığı	TS	-40	+85	derece
Çalışma Nemi	-	5	85	%

Önerilen Çalışma Koşulları

Parametre	Sembol	Min.	Tipik	Maksimum	Birim
Çalışma Durumu Sıcaklığı	Tc	0		+70	derece
Güç Kaynağı Gerilimi	Vcc	3.135	3.30	3.465	V
Güç Kaynağı Akımı	Icc			700	mA
Veri Hızı			25.78		Gbps

Optik ve Elektriksel Özellikler

Parametre		Sembol		Min.	Tipik	Maksimum	Birim	Notlar
Verici
Merkez Dalga Boyu			λc	1528.77		1563.05	nm
Spektral Genişlik(-20dB)			Δλ			1	nm
Yan Mod Bastırma Oranı			SMSR	30	-		dB
Ortalama Çıkış Gücü			P_dışarı	-1		+6	dBm	1
Yok Olma Oranı			Acil servis	6			dB
Veri Girişi Salınım Diferansiyeli			V_İÇİNDE	180		850	mV	2
Giriş Diferansiyel Empedansı			Z_İÇİNDE	90	100	110	Ω
Teksas Devre Dışı Bırak	Devre dışı bırakmak			2.0		Vcc	V
Teksas Devre Dışı Bırak	Olanak vermek			0		0.8	V
TX Arızası	Arıza			2.0		Vcc	V
TX Arızası	Normal			0		0.8	V
Alıcı
Merkez Dalga Boyu			λc	1510		1570	nm
Alıcı Hassasiyeti						-15	dBm	3
Alıcı Aşırı Yükü				2			dBm	3
LOS Onayını İptal Etme			LOS_D			-16	dBm
LOS Onayı			LOS_A	-35			dBm
LOS Histerezisi				0.5			dB
Veri Çıkışı Salınım Diferansiyeli			V_dışarı	300		900	mV	4
LOS			Yüksek	2.0		Vcc	V
LOS			Düşük			0.8	V

Notlar:
1. Optik güç SMF'ye başlatılır.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırılmış.
3. PRBS 231-1 test modeli @25,78Gbps, BER 5E-5'den küçük veya eşit ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.

Sipariş Bilgileri

Parça Numarası	Tanım
SFP28-25GD10-C21	25,78Gbps 25G DWDM C21 10KM alıcı-verici modülü, SMF için 10km Erişim

SSS

1. SFP28 hangi hızları destekler?

C: SFP 28 optik alıcı-vericinin, LC konektörü kullanılarak 25 Gbps iletim hızı vardır.

2. 25GbE ne kadar hızlıdır?

C: 25GbE, 50 Gbps, 100 Gbps ve ötesindeki Ethernet hızlarına daha basit bir yol sağlar. 25G teknolojisi olgunlaştıkça kullanıcılar, veri merkezi ağındaki ana bileşenler arasında kusursuz bir operasyon gerçekleştirebilir.
