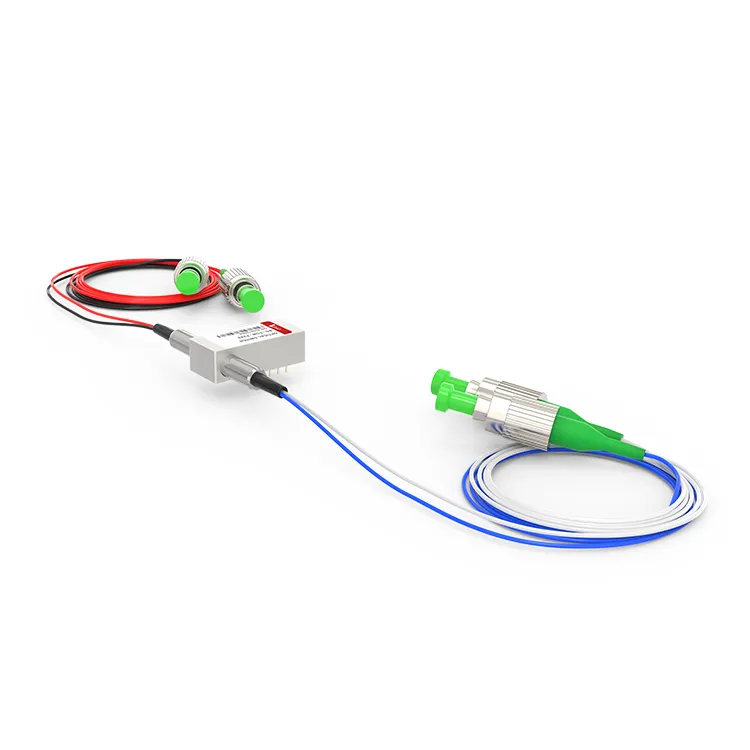

F2X2 OPTO Mekanik Optik Anahtar

F2X2 OPTO Mekanik Optik Anahtar
F2X2 Mekanik Optik Anahtar, iki giriş portu ve iki çıkış portuna sahip tam bir Mekanik Optik Anahtar cihazıdır. Optik sinyal yönlendirme anahtarlamasını gerçekleştirmek için mekanik yapıyı benimser ve optik sinyali mekanik işlemle bir giriş portundan başka bir çıkış portuna geçirir.

Soruşturma göndermek

Açıklama

Teknik parametreler

Ürün Detayları

F2X2 opto-mekanik anahtar, optik kanalı çıkış optik fiberine bağlamak için giriş optik sinyalini yönlendirerek veya bloke ederek çalışır. Mandallı versiyon, sürücü sinyali kaldırıldıktan sonra bile seçilen optik yolu korurken mandalsız versiyon, güç kesildiğinde varsayılan olarak açık veya kapalı konuma geçer. F2X2 Mekanik Optik Anahtar, 1.0dB'den daha düşük bir ekleme kaybına ve hızlı tepki süresine sahip olup, optik sinyallerin nanosaniye seviyesinde değiştirilmesine olanak tanır ve böylece yüksek hızlı iletimin taleplerini karşılar.

Popüler Etiketler: f2x2 opto mekanik optik anahtar, Çin f2x2 opto mekanik optik anahtar üreticileri, tedarikçiler, fabrika

Ürün Özellikleri

Çalışma Dalga Boyu	1240~1680 nm (SM)	Ekleme Kaybı	1.0dB'den küçük veya ona eşit
Dalgaboyuna Bağlı Kayıp	0.25dB'den küçük veya ona eşit	Polarizasyona Bağlı Kayıp	0.05dB'den küçük veya ona eşit
Sıcaklığa Bağlı Kayıp	0.20dB'den küçük veya ona eşit	İade Kaybı	SM 55dB'den büyük veya eşit
Çapraz Konuşma	SM 70dB'den büyük veya eşit	Geçiş Zamanı	8 ms'den az veya eşit
Tekrarlanabilirlik	±0.02dB'den küçük veya eşit	Dayanıklılık	10'dan büyük veya eşit⁷kez
Çalışma Gerilimi	3 veya 5V	Anahtar Türü	Kilitlemesiz/Mandallama
Çalışma Sıcaklığı	−20~＋70 derece	Depolama Sıcaklığı	−40~＋85 derece
Optik Güç	500 mW'tan az veya ona eşit	Boyut	27.0U×12,5G×8,4Y mm

Pim Yapılandırmaları

Tip	Optik Yol	Elektrikli Tahrik				Durum Sensörü
F2×2	Optik Yol	Pim 1	Pim 5	Pim 6	Pim 10	2-3'yi sabitle	3-4'yi sabitle	7-8'yi sabitle	8-9'yi sabitle
Mandallama	P1-P4,P2-P3	--	--	GND	V＋	Kapalı	Açık	Açık	Kapalı
Mandallama	P1-P3,P2-P4	V＋	GND	--	--	Açık	Kapalı	Kapalı	Açık
Mandallamasız	P1-P4,P2-P3	--	--	--	--	Kapalı	Açık	Açık	Kapalı
Mandallamasız	P1-P3,P2-P4	V＋	--	--	GND	Açık	Kapalı	Kapalı	Açık

Mekanik Boyutlar (Birim:mm)

Optik Yol

Sipariş Bilgileri

RD-FSW

-F2X2-

-Dalgaboyu-

-Anahtar Tipi-

-Gerilim-

-Elyaf Tipi-

-Paket-

-Elyaf uzunluğu-

-Konektör-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Özel＝0

Mandallama＝1

Kilitlenmeyen＝2

MINI Mandallama＝3

MINI Kilitlemesiz＝4

Özel＝0

3V=3

5V=5

Özel＝0

SM28=1

50/125=5

62.5/125=6

Özel＝0

Çıplak lif=1

900um tüp=3

Özel＝0

0.25m=1

0.5m=2

1.0m=3

Özel＝0

Yok=1

FC/PC{0}}

FC/APC=3

SC/PC{0}}

SC/APC=5

ST/PC=6

LC/PC=7

Dubleks LC=8

Özel＝0

SSS

S: F2X2 Mekanik Optik Anahtar uzaktan kumandayı destekliyor mu?

C: Evet, çok sayıda F2x2 opto-mekanik anahtar, bir kontrol veya iletişim arayüzü aracılığıyla uzaktan anahtarlama işlemlerine ve durum izlemeye olanak tanıyan uzaktan kontrol özellikleri sunar.

S: F2x2 opto mekanik anahtar ne kadar hızlıdır?

C: F2X2 Mekanik Optik Anahtar, hızlı yanıt süresine sahiptir ve optik yolları nanosaniyeler içinde değiştirme kapasitesine sahiptir.
