Özellikler
● 10GHz ITU Şebekesi, C Bandı
● DWDM EML vericisi, APD fotoğraf dedektörü
● 80 km'ye kadar SMF bağlantısı iletim mesafesi
● Uyumlu bir SFF 8472 dijital tanılama izleme arayüzüyle
● Güç tüketimi<1.5W
● RoHS uyumlu
Uygulamalar
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G Fiber kanal
● DWDM Ağları
Ürün Detayları

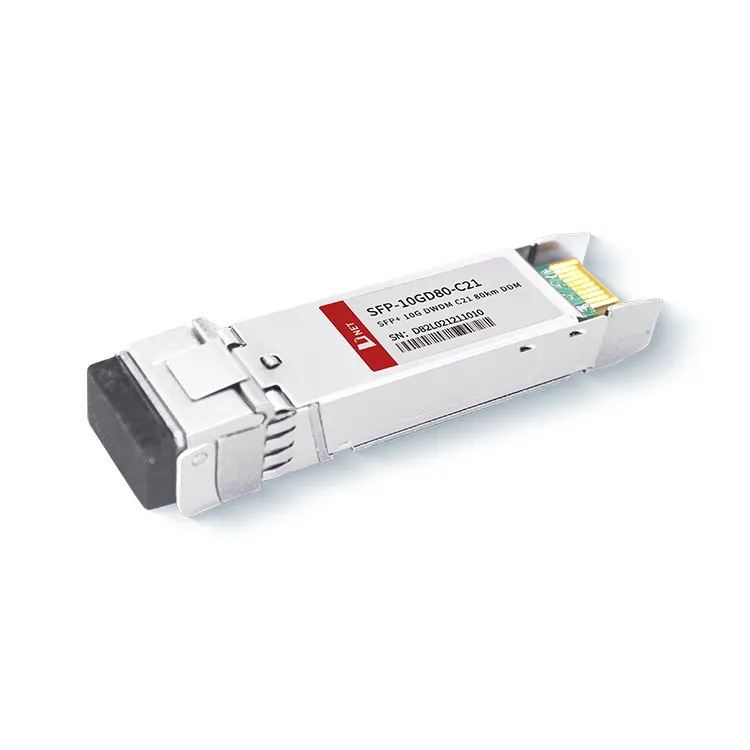

SFP-10GD80-C21, 10 Gb/s seri optik iletişim uygulamaları için tasarlanmıştır; burada 10 Gb/s seri elektrik veri akışını karşılık gelen 10 Gb/s optik çıkış sinyaline (ve tersi) dönüştürür. 10 Gb/s optik giriş sinyalini tekrar 10 Gb/s seri elektrik veri akışına dönüştürme. Bir DWDM EML (Elektro-Absorbsiyon Modülasyonlu Lazer) vericisi ve bir APD (Çığ Foto-Diyot) foto-dedektörünü kullanır. Metal kabuğun kullanılması elektromanyetik girişimi en aza indirir ve ürün RoHS standartlarıyla uyumludur.
Popüler Etiketler: SFP+10G DWDM C21 80km, Çin SFP+10G DWDM C21 80km üreticiler, tedarikçiler, fabrika
Mutlak Maksimum Derecelendirmeler
|
Parametre |
Sembol |
Min.. |
Tipik |
Maksimum. |
Birim |
|
Depolama Sıcaklığı |
TS |
-40 |
+85 |
derece |
|
|
Kasa Çalışma Sıcaklığı |
TA |
0 |
70 |
derece |
|
|
Maksimum Besleme Gerilimi |
Vcc (Türkçe) |
-0.5 |
4 |
V |
|
|
Bağıl Nem |
Sağ |
0 |
85 |
% |
Elektriksel Özellikler
(TOP=0 - 70derece , VCC=3.135 ila 3.465 Volt)
|
Parametre |
Sembol |
Min.. |
Tipik |
Maksimum. |
Birim |
Not |
|
Besleme Gerilimi |
Vcc (Türkçe) |
3.135 |
3.465 |
V |
||
|
Besleme Akımı |
Icc |
450 |
mA |
|||
|
Güç Tüketimi |
P |
1.5 |
W |
|||
|
Verici Bölümü |
||||||
|
Giriş diferansiyel empedansı |
Riçinde |
100 |
Ω |
1 |
||
|
Tx Girişi Tek Uçlu DC Gerilim Toleransı (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Diferansiyel giriş voltajı salınımı |
Vin, s. |
180 |
700 |
Mv |
2 |
|
|
İletim Devre Dışı Gerilimi |
VD |
2 |
Vcc (Türkçe) |
V |
3 |
|
|
İletim Etkinleştirme Gerilimi |
VTR |
Vee |
Vee+0.8 |
V |
||
|
Alıcı Bölümü |
||||||
|
Tek Uçlu Çıkış Gerilim Toleransı |
V |
-0.3 |
4 |
V |
||
|
Rx Çıkış Fark Gerilimi |
Vo |
300 |
850 |
Mv |
||
|
Rx Çıkışı Yükselme ve Düşme Süresi |
Havale/Tf |
30 |
not |
4 |
||
|
LOS Arızası |
VLOS hatası |
2 |
Vcc (Türkçe)EV SAHİBİ |
V |
5 |
|
|
LOS Normal |
VLOS normu |
Vee |
Vee+0.8 |
V |
5 |
|
Not
1. Doğrudan TX veri giriş pinlerine bağlanır. Pimlerden lazer sürücü entegresine AC bağlantısı.
2. 20%-80%
3. 100 ohm'luk diferansiyel sonlandırmaya.
4. LOS açık kollektör çıkışıdır. Ana kartta 4,7k – 10kΩ ile yukarı çekilmelidir. Normal çalışma mantık 0'dır; sinyal kaybı mantık 1'dir. Maksimum çekme voltajı 5,5V'dur.
Optik Parametreler
(TOP=0 - 70derece , VCC=3.135 ila 3.465 Volt)
|
Parametre |
Sembol |
Min.. |
Tipik |
Maksimum. |
Birim |
Not |
|
Verici Bölümü |
||||||
|
Optik Dalgaboyu-Ömrün Sonu |
λ |
X-100 |
X |
X+100 |
öğleden sonra |
|
|
Optik Dalgaboyu-Hayatın Başlangıcı |
λ |
X-25 |
X |
X+25 |
öğleden sonra |
|
|
Ortalama Optik Güç |
Kaldırım |
0 |
+5 |
Dbm |
1 |
|
|
Lazer Kapalı Gücü |
Puf |
-30 |
Dbm |
|||
|
Yok Olma Oranı |
Acil servis |
8.2 |
Db |
|||
|
Verici Dağıtma Cezası |
TDP (Cesaret Partisi |
3.0 |
Db |
2 |
||
|
Bağıl Yoğunlukta Gürültü |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optik Geri Dönüş Kaybı Toleransı |
20 |
Db |
||||
|
Alıcı Bölümü |
||||||
|
Merkez Dalga Boyu |
λr |
1480 |
1565 |
nm |
||
|
Los Assert |
LOSA |
-40 |
- |
Dbm |
||
|
Los Tatlısı |
LOSD |
-24 |
Dbm |
|||
|
Los Histerezis |
LOSH |
0.5 |
dB |
|||
|
Aşırı yük |
Doygunluk |
-7 |
Dbm |
5 |
||
|
Alıcı Yansıması |
Rrx (İngilizce) |
-12 |
Db |
|||
Not
1. 12dB yansıma.
2. IEEE802.3ae'ye göre stresli alıcı testlerinin koşulları. CSRS testi, ana kartın SFF-8431 uyumlu olmasını gerektirir.
3. OMA'da belirtilen ve en kötü kapsamlı stresli koşul altında alıcı aşırı yükü.
Sipariş Bilgileri
|
Parça Numarası |
Tanım |
|
SFP-10GD80-C21 |
10 Gb/sn 80 km DWDM SFP+ Alıcı-Verici Çalışırken Takılabilir, Çift Yönlü LC, +3.3V, 100GHz, DWDM EML&APD, Tek mod |
SSS
1. 10G dwdm 80km nedir?
C: 10G DWDM 80km, DWDM kullanılarak 80 km mesafe boyunca 10G hızında veri iletimini sağlayan bir tür optik iletişim teknolojisini ifade eder. DWDM, her biri farklı bir dalga boyunda taşınan birden fazla optik sinyalin birleştirilip tek bir optik fiber üzerinden iletilmesine olanak tanıyan bir tekniktir. Bu, mevcut bant genişliğinin verimli kullanılmasını sağlar ve fiber optik ağın kapasitesini artırır.
2. CWDM ile DWDM SFP arasındaki fark nedir?
C: CWDM SFP'nin dalga boyu aralığı 1270-1610 nm'dir. Maksimum iletim mesafesi 120 km'dir. Ancak DWDM SFP'nin maksimum dalga boyu 1620 nm ve maksimum iletim mesafesi 200 km'dir.
