Açıklama

Teknik parametreler

Özellikler

● 25,78 Gbps'ye kadar çalışma veri hızı
● 10km'ye kadar iletim mesafesi
● Yüksek hassasiyetli Pin fotodiyot ve TIA
● LC çift yönlü konnektör
● Çalışırken takılabilir 20 pinli konnektör
● Düşük güç tüketimi<1 W
● -20 ile 70 derece arası geniş çalışma sıcaklığı aralığı
● Tekli +3.3V±%5 güç kaynağı
● SFF ile uyumlu-8472
● Tamamen RoHS Uyumlu

Ürün Detayları

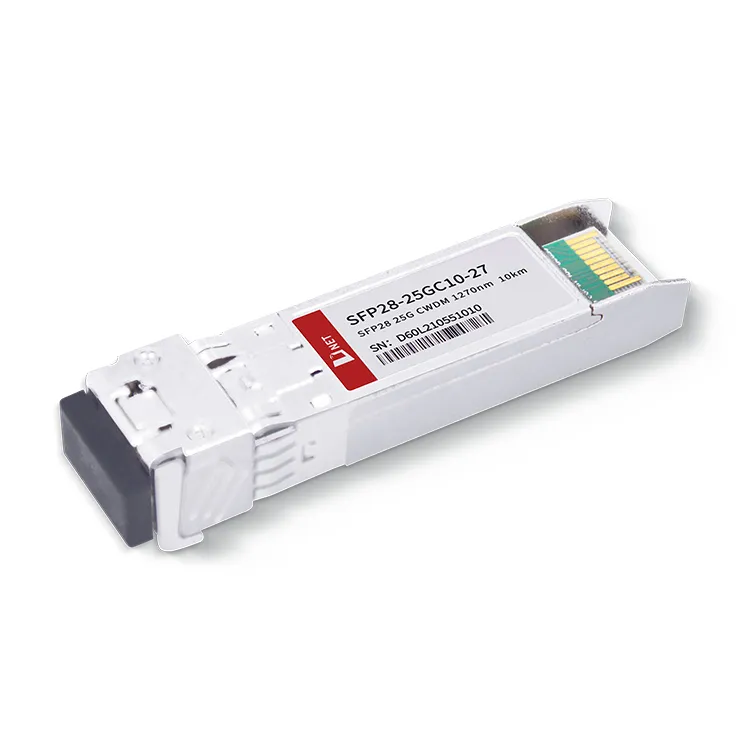

D-net'in 25G CWDM 1270nm 10KM Modülü, bir CWDM DML lazer ve PIN alıcısı kullanır. Hem alma hem de iletim kanalı, maksimum 25,78 Gbps'ye kadar hızı destekleyebilen yerleşik bir CDR devresini içerir. 25G 1270nm 10KM renkli optik alıcı-verici, fiber kaynaklarını koruyacak ve böylece hizmet sağlayıcıların genel işletme maliyetlerini etkili bir şekilde azaltacak şekilde tasarlanmıştır. 25G 1270nm 10KM Modülü, SFF-8472 ve RoHS standartlarına uygundur. 25G SFP28 CWDM 10KM alıcı-verici modülü, veri merkezi ara bağlantılarında, iletişim operatörü optik iletim ağlarında, kablosuz baz istasyonu ana taşıyıcı ağlarında ve kurumsal Ethernet senaryolarında geniş uygulama alanı bulur.

Popüler Etiketler: SFP28 CWDM 1270nm alıcı-verici modülü, Çin SFP28 CWDM 1270nm alıcı-verici modülü üreticileri, tedarikçiler, fabrika

Mutlak Maksimum Derecelendirmeler

Parametre	Sembol	Birim	Min.	Maksimum
Depolama Sıcaklık Aralığı	TS	^oC	-40	85
Bağıl Nem	Sağ	%	0	95
Maksimum Besleme Gerilimi	Vcc3	V	-0.5	4.0

Önerilen Çalışma Koşulları

Parametre	Sembol	Birim	Min.	Tip	Maksimum
Çalışma Durumu Sıcaklık Aralığı	Tc	^oC	-20		70
Güç Kaynağı Gerilimi	Vcc	V	3.14	3.3	3.46
Bit Hızı	BR	GB/sn		25.78
Bit Hata Oranı	BER				5*10^-5
Maksimum Desteklenen Bağlantı Uzunluğu	L	kilometre			10

Elektrik Bağlantı Noktaları Tanımı

Parametre	Sembol	Birim	Min.	Tip	Maksimum	Not
Besleme Gerilimi	V_CC	V	3.14	3.3	3.46
Güç tüketimi	P	mW			1000
Verici
Giriş Diferansiyel Empedansı	R_İÇİNDE	Ω		100
Tek Uçlu Veri Girişi Swing	V_İÇİNDE	mVp-p	90		450
İletim Devre Dışı Gerilimi	V_DIS	V	2		V_CCHOST
İletim Etkinleştirme Gerilimi	V_TR	V	V_{enerji verimliliği}		V_{enerji verimliliği}+0.8
İletim Arızası Onaylama Gerilimi	V_FA	V	2		V_CCHOST
İletim Arızası Düzeltme Gerilimi	V_FDA	V	V_{enerji verimliliği}		V_{enerji verimliliği}+0.4
Alıcı
Tek Uçlu Veri Çıkışı Swing	V_OD	mVp-p	200		450
LOS Arızası	V_KAYIP	V	2		V_CCHOST
LOS Normal	V_KAYIPNR	V	V_{enerji verimliliği}		V_{enerji verimliliği}+0.4

Optik Özellikler

(Tc=0 ila 70 oC ve Vcc= 3.14 ila 3,46V)

Parametre	Sembol	Birim	Min.	Tip	Maksimum	Not
Nominal Dalga Boyu	λ	nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Dalga Boyu Kayması	Δλ	nm	-6.5		+6.5
Ortalama Çıkış Gücü	Asfalt	dBm	-3		2
Spektral Genişlik (-20dB)	s	nm			1
Yok Olma Oranı	Acil servis	dB	3.5
Yan Mod Bastırma Oranı	SMSR	dB	30
KAPALI Vericinin Ortalama Başlatma Gücü	POFF	dBm			-30
Bağıl Yoğunlukta Gürültü	RİN	dB/Hz			-128
Merkez Dalga Boyu	λC	nm	1260		1620
Alıcı Hassasiyeti (OMA)	RSSENSE	dBm			-11.3	1
Alıcı Aşırı Yükü (OMA)	Pmaks	dBm	2.2
Optik Geri Dönüş Kaybı		dB			-26
LOS Onayı	LOSA	dBm	-30
LOS LOS Onayını İptal Et	KAYIP	dBm			-17
LOS Histerezisi		dB	0.5

Note1: Measured at 25.78125Gb/s,ER>3,5dBm, PRBS 231-1 ve BER, 5E-5'ye eşit veya daha iyi;

Sipariş Bilgileri

Parça Numarası	Tanım
SFP28-25GC10-27	25G CWDM 1270nm 10KM LC Optik Alıcı-Verici

SSS

1. 25G SFP28 bağlantı noktası nedir?

C: D-NET'in SFP28 bağlantı noktası, 10G SFP+ bağlantı noktasına benzer boyutta 25G hızlı bağlantı noktası içindir.

2. SFP28 bir Ethernet midir?

C: Ethernet SFP28, 25GbE dağıtımı yapan müşteriler içindir; SFP+ paket biçimini temel alan SFP28 modülü, 25G Ethernet standardını destekler. 10GbE ile geriye dönük uyumluluk, daha fazla bant genişliğine ihtiyaç duyan müşteriler için doğal bir geçiş yolu sağlar.
